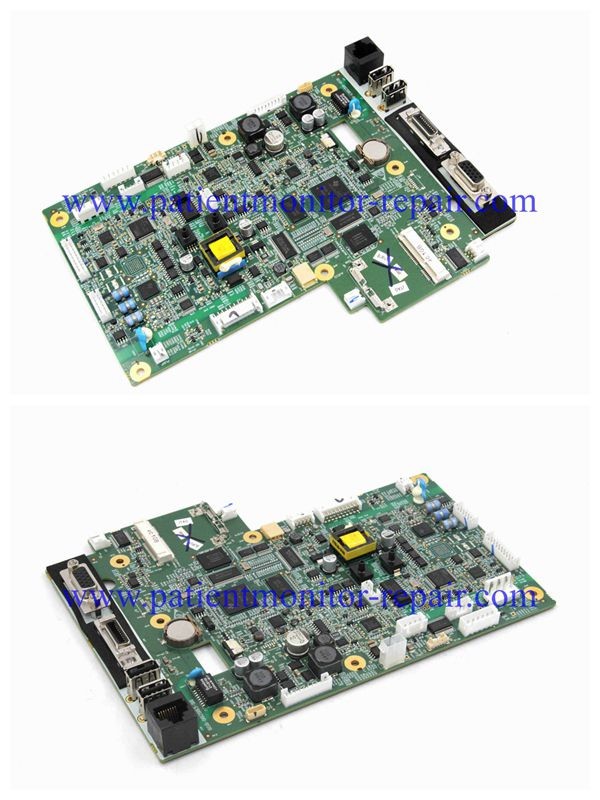

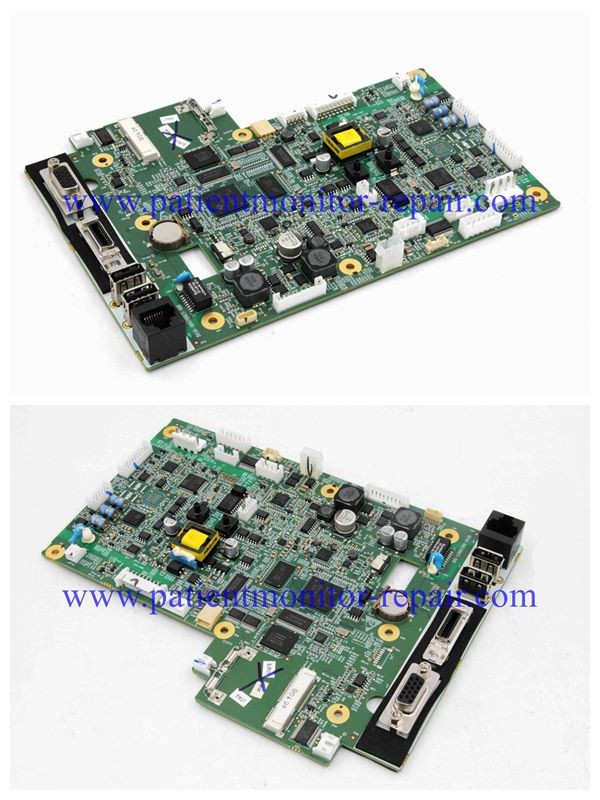

Motherboard Main Board Penggunaan Untuk Mindray IMEC12 Monitor Pasien PN 051-002516-00

Deskripsi Produk

Mindray iMEC12 Mainboard (PN: 051-002516-00) Fitur & Spesifikasi

Informasi Umum

• Kompatibilitas Model: Dirancang khusus untuk monitor pasien Mindray iMEC12.
• Nomor Bagian: 051-002516-00
• Fungsi Utama: Bertindak sebagai unit pemrosesan pusat untuk monitor pasien, mengelola akuisisi sinyal, pemrosesan, tampilan, dan komunikasi.

Fitur Utama

• ✅Integrasi Tinggi: Menggabungkan beberapa fungsi pemantauan pasien ke dalam satu papan kompak.
• ✅Pengolahan Sinyal Multimodal: Mendukung modul EKG, SpO2, NIBP, RESP, TEMP, dan IBP.
• ✅Pengolahan Data Waktu Nyata: Mampu memproses data fisiologis secara real time dan menampilkan bentuk gelombang.
• ✅Dukungan antarmuka layar sentuh: Antarmuka dengan layar sentuh TFT 12,1 inci iMEC12s.
• ✅Desain Modular: Memungkinkan penggantian dan pemeliharaan yang mudah di dalam unit monitor.
• ✅Bus Komunikasi Internal: Termasuk bus serial dan data untuk komunikasi dengan papan perifer dan sensor.
• ✅Firmware dapat ditingkatkan: Mendukung pembaruan perangkat lunak/firmware melalui USB atau antarmuka layanan.

Spesifikasi Teknis

• Prosesor: Prosesor tertanam berbasis ARM (model spesifik dapat bervariasi berdasarkan batch produksi)
• Memori: Memori RAM dan Flash terintegrasi untuk operasi sistem dan penyimpanan data
• Pelabuhan I/O:
  • Port USB (untuk upgrade dan koneksi perangkat eksternal)
  • Port serial (untuk komunikasi internal dengan modul)
  • Antarmuka tampilan (untuk komunikasi layar LCD)
• Sumber Daya: Dirancang untuk beroperasi dalam sistem daya yang diatur dari unit iMEC12 (biasanya input DC 12V)
• Pendinginan: Pendingin pasif, tidak ada bagian yang bergerak

Spesifikasi Lingkungan

• Suhu operasi: 0°C sampai 40°C (32°F sampai 104°F)
• Suhu penyimpanan: -20°C sampai 60°C (-4°F sampai 140°F)
• Kelembaban: 15% sampai 95% tidak kondensasi

Aplikasi

• Digunakan di rumah sakit untuk pemantauan terus-menerus pasien dewasa, pediatrik, dan neonatal.
• Mendukung berbagai modul pemantauan tergantung pada kondisi pasien dan kebutuhan klinis.

Antarmuka Sensor yang Didukung

1.Antarmuka EKG (Elektrokardiogram)

• Jenis konektor: Kabel EKG 3 atau 5 kali
• Protokol antarmuka: Masukan sinyal analog melalui sirkuit modul EKG khusus
• Fungsi: Mengukur aktivitas listrik jantung; mendukung aritmia dan analisis segmen ST

2.Antarmuka SpO2 (Pulse Oximetry)

• Teknologi yang Didukung: Mindray SpO2, dan Nellcor opsional atau Masimo (tergantung pada konfigurasi)
• Jenis konektor: DB9 atau port sensor SpO2 modular
• Fungsi: Mengukur saturasi oksigen darah dan denyut nadi

3.NIBP (Non-Invasive Blood Pressure) Antarmuka

• Jenis konektor: Konektor selang manset NIBP standar (seringkali tipe koneksi cepat)
• Antarmuka: Dikendalikan melalui sinyal digital ke modul NIBP pneumatik
• Fungsi: Pengukuran osilometri tekanan sistolik, diastolik, dan MAP

4.Antarmuka RESP (Respirasi)

• Metode: Respirasi berbasis impedansi melalui saluran EKG
• Jenis antarmuka: Tidak ada konektor terpisah; menggunakan antarmuka ECG lead
• Fungsi: Mengukur tingkat pernapasan berdasarkan impedansi toraks

5.Antarmuka TEMP (Suhu)

• Jenis konektor: YSI-400 atau YSI-700 port termistor kompatibel
• Jumlah Saluran: Biasanya mendukung pemantauan suhu dua saluran
• Fungsi: Pemantauan suhu tubuh inti dan permukaan

6.Interface IBP (Invasif Pressure)

• Jenis konektor: Konektor multipin melingkar untuk transduser tekanan sekali pakai
• Saluran: Biasanya sampai 2 saluran (IBP1 dan IBP2)
• Fungsi: Pemantauan langsung tekanan arteri, vena, atau intrakranial

7.CO2 (Kapnografi, opsional)

• Jenis: Kapnografi arus utama atau arus sampingan (modul opsional)
• Antarmuka: Antarmuka digital atau serial melalui slot modul
• Fungsi: Pengukuran akhir pasang surut CO2 (EtCO2) dan tingkat pernapasan

8.Layar sentuh dan antarmuka tampilan

• Jenis: LVDS atau serupa untuk TFT display
• Layar sentuh: Input antarmuka sentuh kapasitif atau resistif

9.USB / Serial Port

• Port USB: Untuk ekspor data, pembaruan firmware, scanner barcode, dll.
• RS232 Serial Port: Untuk berinteraksi dengan perangkat eksternal (misalnya, ventilator, mesin anestesi)

10.Jaringan / Pelabuhan Komunikasi

• Port Ethernet: Untuk konektivitas HIS/EMR dan sistem pemantauan pusat
• Modul Wi-Fi (opsional): Untuk transmisi data nirkabel
