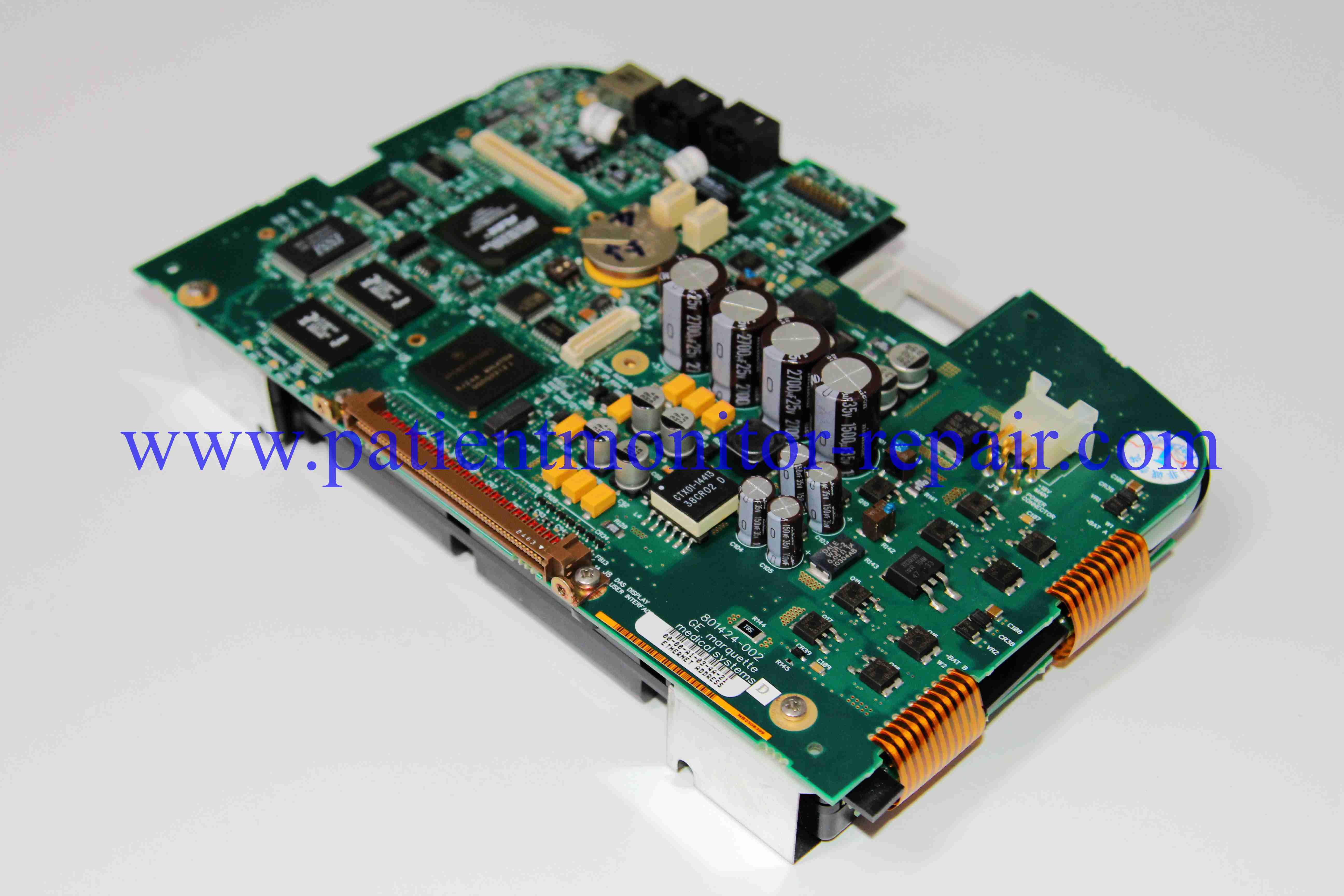

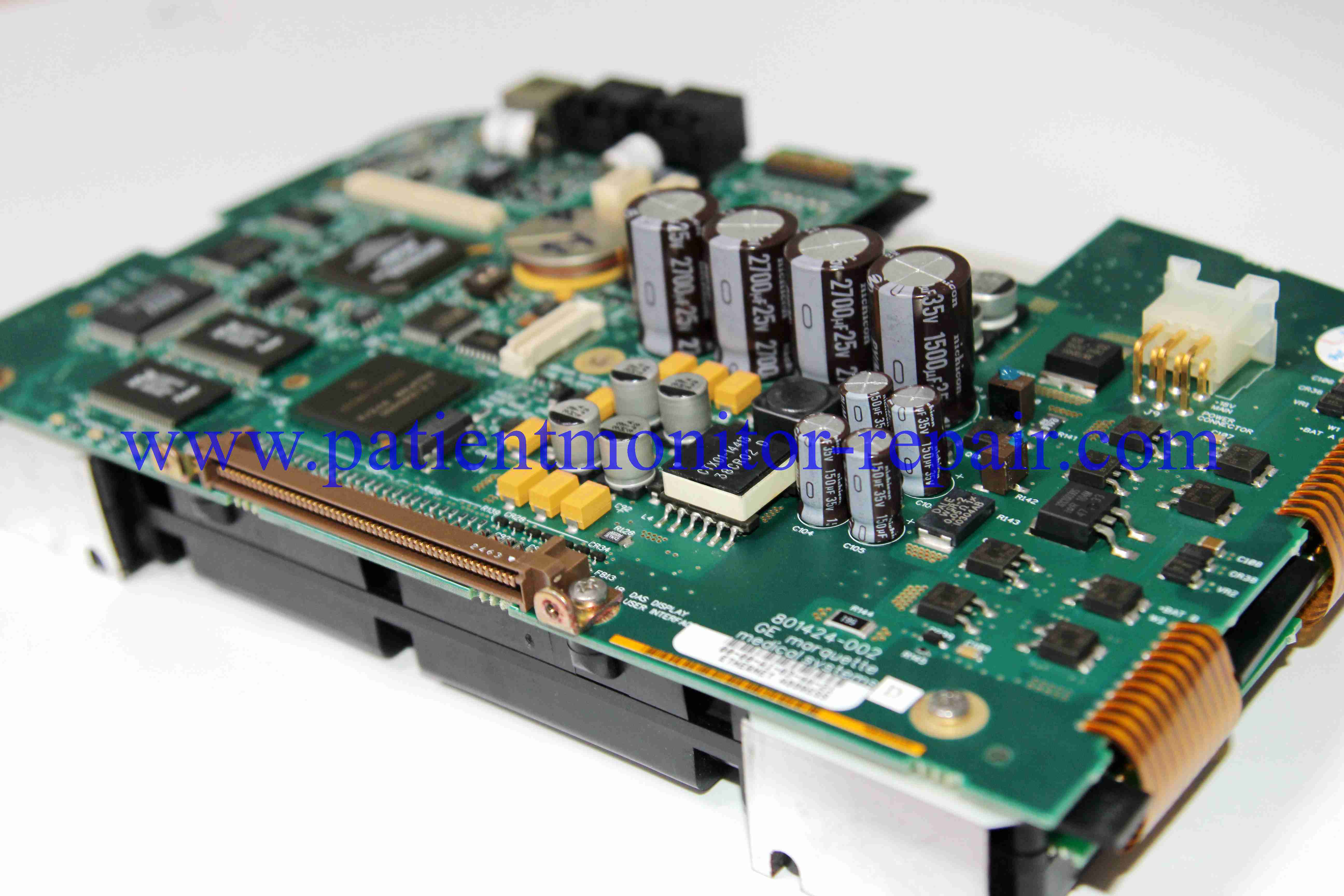

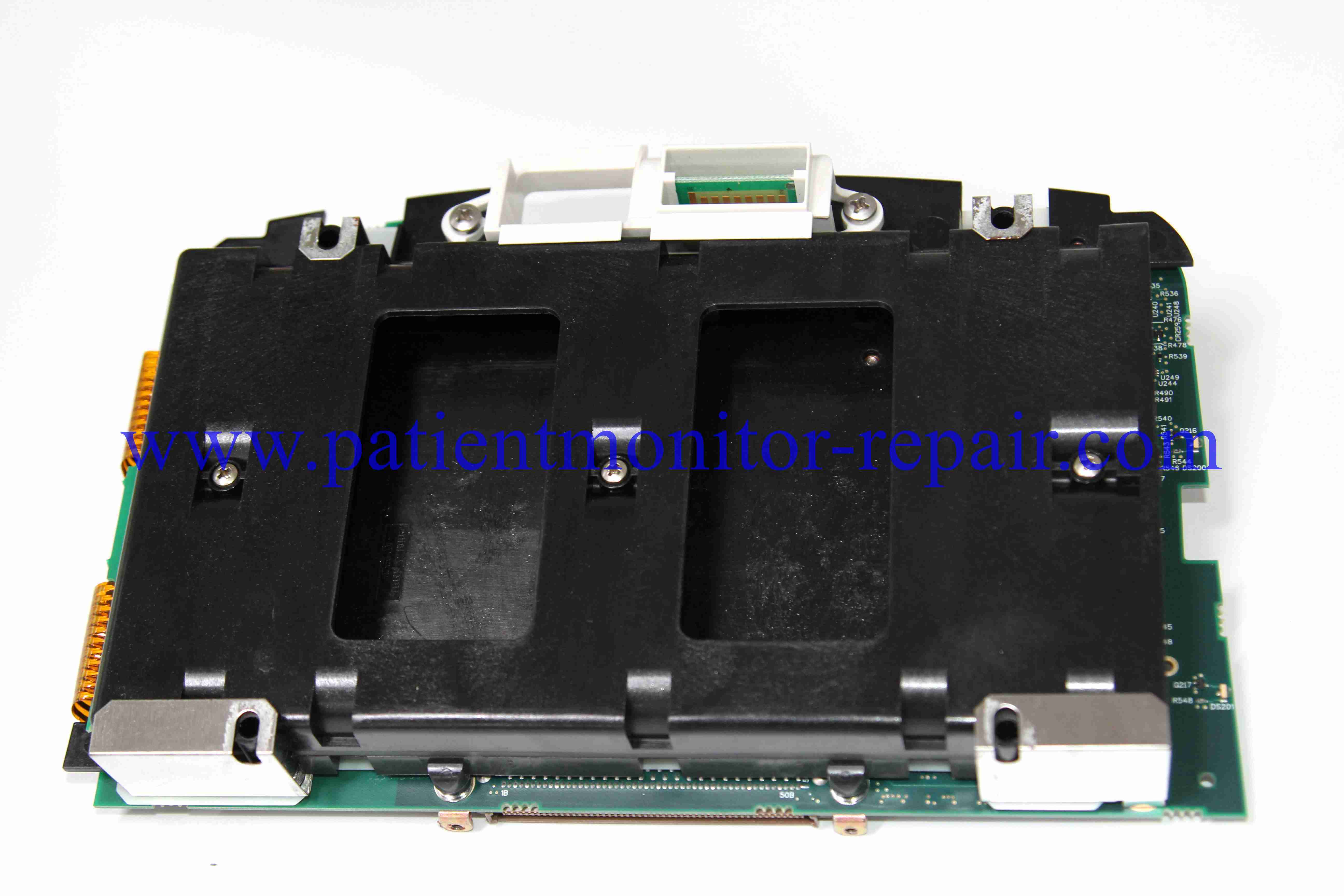

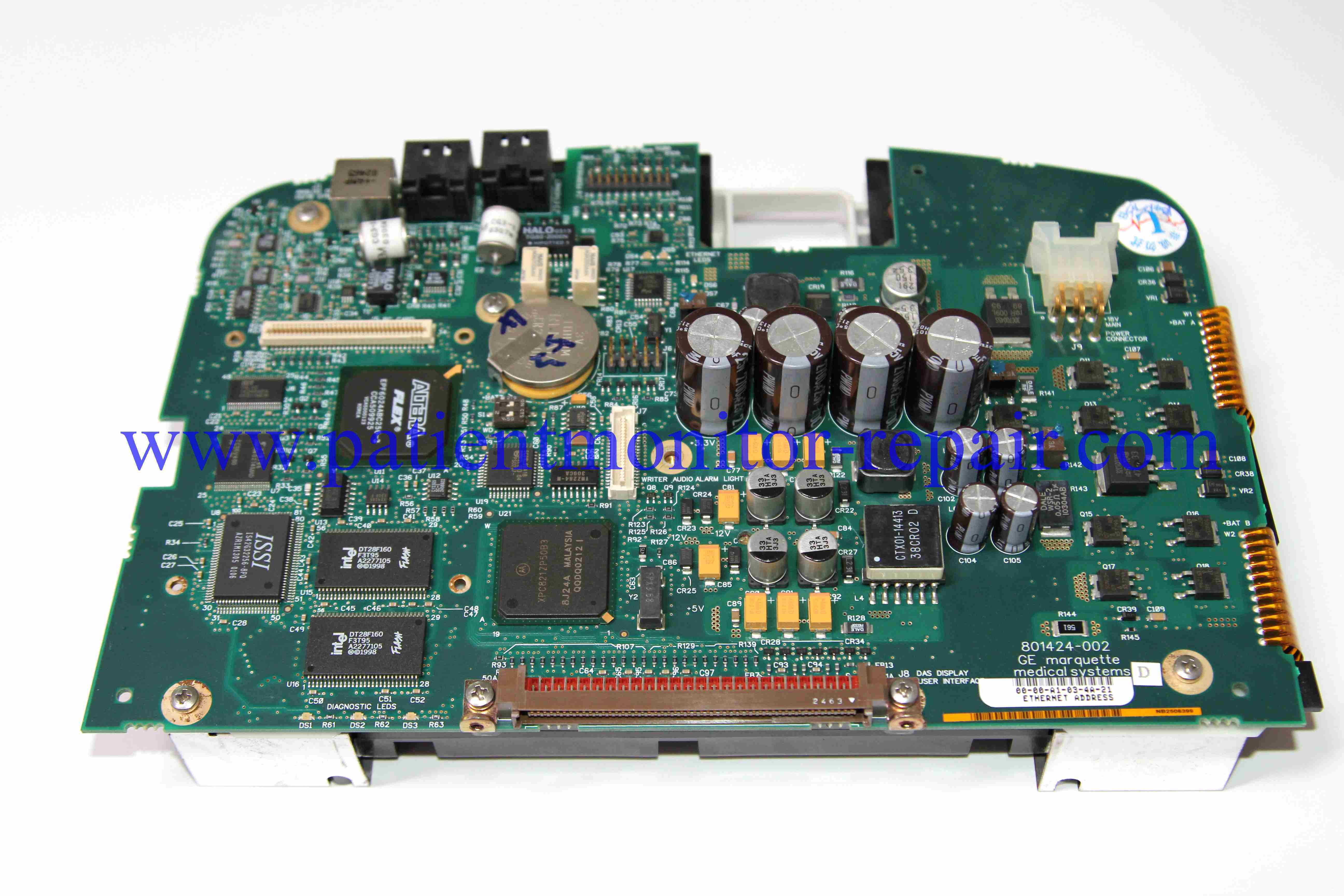

Mainboard GE DASH3000 4000 5000 Motherboard Monitor Pasien

Deskripsi Produk

Berikut adalah panduan titik-demi-titik tentang cara menggunakan motherboard monitor pasien GE DASH 3000/4000/5000, yang dimaksudkan untukteknisi peralatan biomedis (BMET) yang berkualitas.

Pernyataan penting:Motherboard adalah komponen internal inti. "Menggunakan" itu mengacu pada prosedur untuk instalasi, pengujian, dan pemecahan masalah olehteknisi terlatihIni bukan panduan untuk penggunaan klinis oleh penyedia layanan kesehatan.

1. Pencegahan Pra-Pemasangan dan Keamanan

• Periksa kompatibilitas model:Pastikan motherboard pengganti secara eksplisit kompatibel dengan model DASH spesifik Anda (3000, 4000, atau 5000) dan konfigurasi perangkat keras yang tepat.Sebuah papan untuk DASH 5000 mungkin tidak bekerja di DASH 3000 dan sebaliknya.

• Matikan dan lepaskan:Matikan sepenuhnya monitor pasien, lepaskan dari catu daya AC dan lepaskan monitor dari wall mount atau tiang. lepaskan baterai utama.

• Perlindungan pelepasan elektrostatik (ESD): Ini wajib.Selalu memakai tali pergelangan tangan anti-statis yang tertanam dengan benar dan bekerja pada tikar yang aman ESD. Motherboard berisi chip BGA yang sangat sensitif dan komponen sangat mudah rusak oleh listrik statis.

• Persiapkan Lingkungan:Bekerjalah di tempat yang bersih, bercahaya, dan bebas dari statis untuk menghindari kontaminasi atau kerusakan fisik pada papan.

• Kumpulkan Alat dan Dokumentasi:Memiliki alat yang diperlukan (misalnya, sekrup Torx, spudger) dan, kritis,Manual Layanan GE resmiProses pembongkaran rumit dan membutuhkan panduan yang tepat.

2. Penghapusan Motherboard Lama

• Membongkar monitor:Ikuti langkah-langkah manual layanan yang tepat untuk menghapus rumah luar, bezel depan, dan monumen tampilan untuk mendapatkan akses ke komponen internal.Proses ini rumit dan melibatkan beberapa langkah dan kabel.

• Koneksi dokumen:Sebelum memutuskan apapun,mengambil foto resolusi tinggidan membuat diagram semua kabel pita, kabel kabel, dan konektor yang melekat pada motherboard yang ada.Salah menghubungkan ini adalah penyebab utama kegagalan.

• Putus kabel:Banyak konektor memiliki kunci atau gembok ZIF (Zero Insertion Force) yang harus diputar dengan hati-hati sebelum kabel dapat dilepas.

• Buka dan lepaskan:Buka motherboard dari bagian pemasangan, angkat dengan hati-hati board lurus ke atas dan keluar dari sasis, menghindari kontak dengan komponen lain.

3. Pemasangan Motherboard Baru

• Periksa Papan Baru:Periksa secara visual motherboard baru untuk melihat tanda-tanda kerusakan fisik, pin bengkok, atau konektor yang rusak yang terjadi selama pengiriman.

• Posisi dan aman:Siapkan motherboard baru dengan benar dengan lubang pemasangan. Turunkan dengan hati-hati ke tempatnya dan amankan dengan sekrup yang tepat. Hindari lenturan papan.

• Hubungkan Kabel Kembali:Menggunakan pra-dokumentasi Anda (foto/diagram), secara metodis menghubungkan kembaliSemuakabel dan kabel kabel ke lokasi yang tepat pada motherboard baru.

  • Pastikan setiap konektor yang kuat dan sepenuhnya duduk.

  • Yang penting, ingat untuk mengaktifkan kembali kunci ZIFkabel pita longgar akan menyebabkan tampilan atau layar sentuh gagal.

• Menggabungkan kembali monitor:Pastikan semua komponen diselaraskan dengan benar dan semua sekrup diperketat ke torsi yang ditentukan.

4. Pengujian Pasca-Instalasi, Kalibrasi, dan Konfigurasi

• Daya awal:Masukkan kembali baterai dan sambung monitor ke AC power.

• Perhatikan Start-Up:Perangkat akan melakukan uji coba diri yang diperpanjang. Perhatikan untuk setiap kode kesalahan (misalnya, kesalahan FPGA, DSP, atau memori) yang menunjukkan instalasi yang tidak benar atau papan yang rusak.

• Masukkan Mode Layanan:Anda akan perlu untuk mengakses tersembunyiMode LayananIni biasanya melibatkan urutan kunci tertentu pada startup (detailed in the service manual).

• Kalibrasi layar sentuh:Gunakan utilitas kalibrasi dalam Mode Layanan untuk mengkalibrasi layar sentuh dengan akurat.

• Periksa konfigurasi perangkat keras:Papan induk mungkin perlu dikonfigurasi dalam Mode Layanan agar sesuai dengan opsi perangkat keras spesifik monitor (misalnya, modul parameter yang terpasang).

• Melakukan tes fungsional yang komprehensif:Uji setiap parameter dan fungsi:

  • Tampilan & Sentuh:Periksa kejelasan dan kalibrasi.

  • EKG, SpO2, NIBP:Gunakan simulator pasien untuk memverifikasi kualitas bentuk gelombang dan akurasi numerik.

  • Alarm:Uji semua fungsi alarm.

  • Jaringan & Antarmuka:Memverifikasi fungsionalitas Ethernet dan port serial jika berlaku.

• Hapus Log Kesalahan:Gunakan Service Mode untuk menghapus log kesalahan sejarah dari motherboard sebelumnya.

5Dokumen dan Kepatuhan

• Catat Layanan:Mencatat secara cermat seluruh prosedur dalam catatan layanan perangkat, termasuk tanggal, alasan penggantian, nomor bagian motherboard lama dan baru,dan hasil dari semua pengujian dan kalibrasi.

• Kepatuhan Peraturan:Perbaikan ini harus dilakukan sesuai dengan spesifikasi GE dan peraturan perangkat medis yang relevan (misalnya, FDA, CFDA) untuk menjaga kepatuhan dan keamanan perangkat untuk penggunaan klinis.

Peringatan terakhir: Ini adalah prosedur yang kompleks untuk personil yang sangat berkualitas.Instalasi yang salah dapat merusak motherboard baru atau komponen lainnya secara permanen, yang menyebabkan perbaikan yang mahal dan membuat perangkat pendukung hidup tidak aman untuk digunakan pasien.
