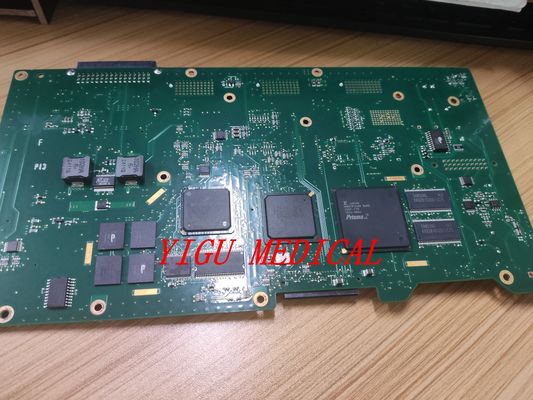

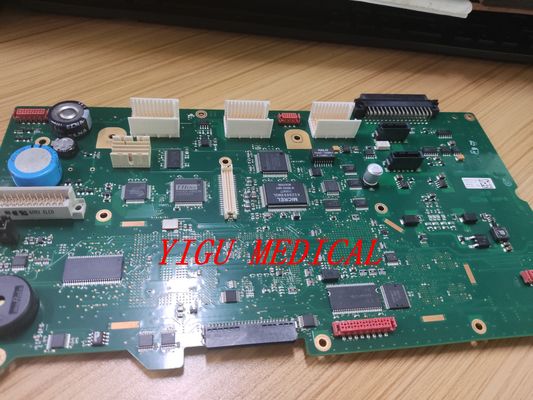

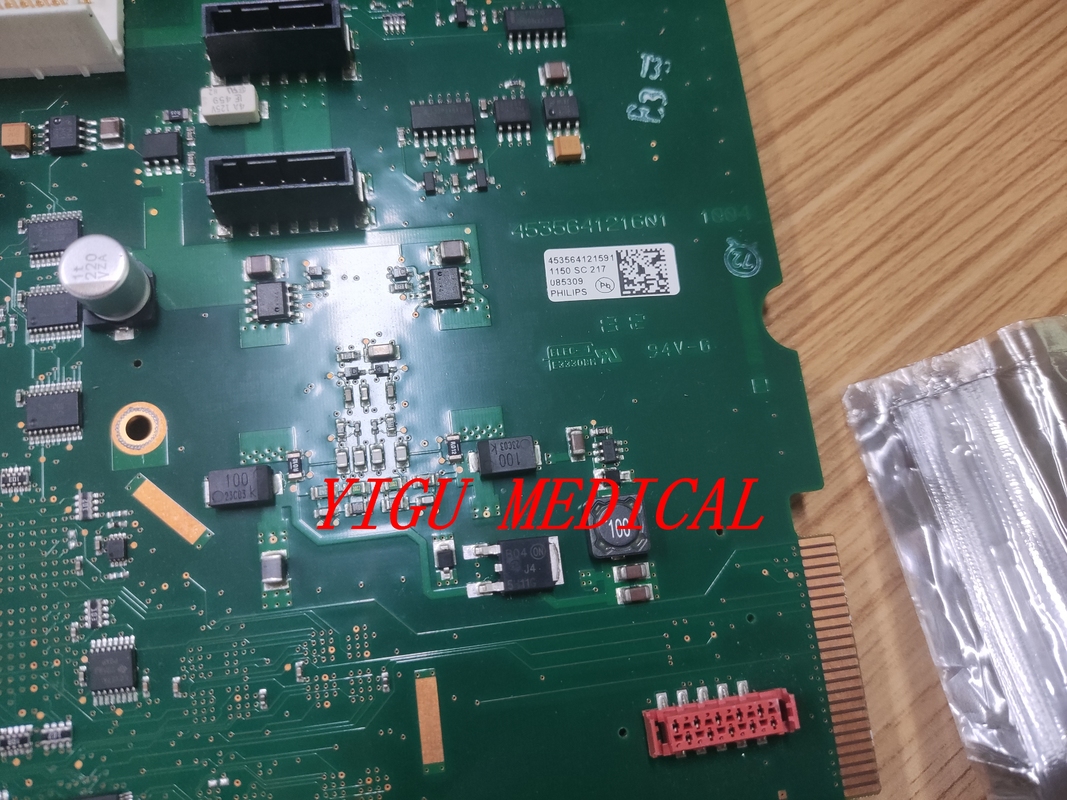

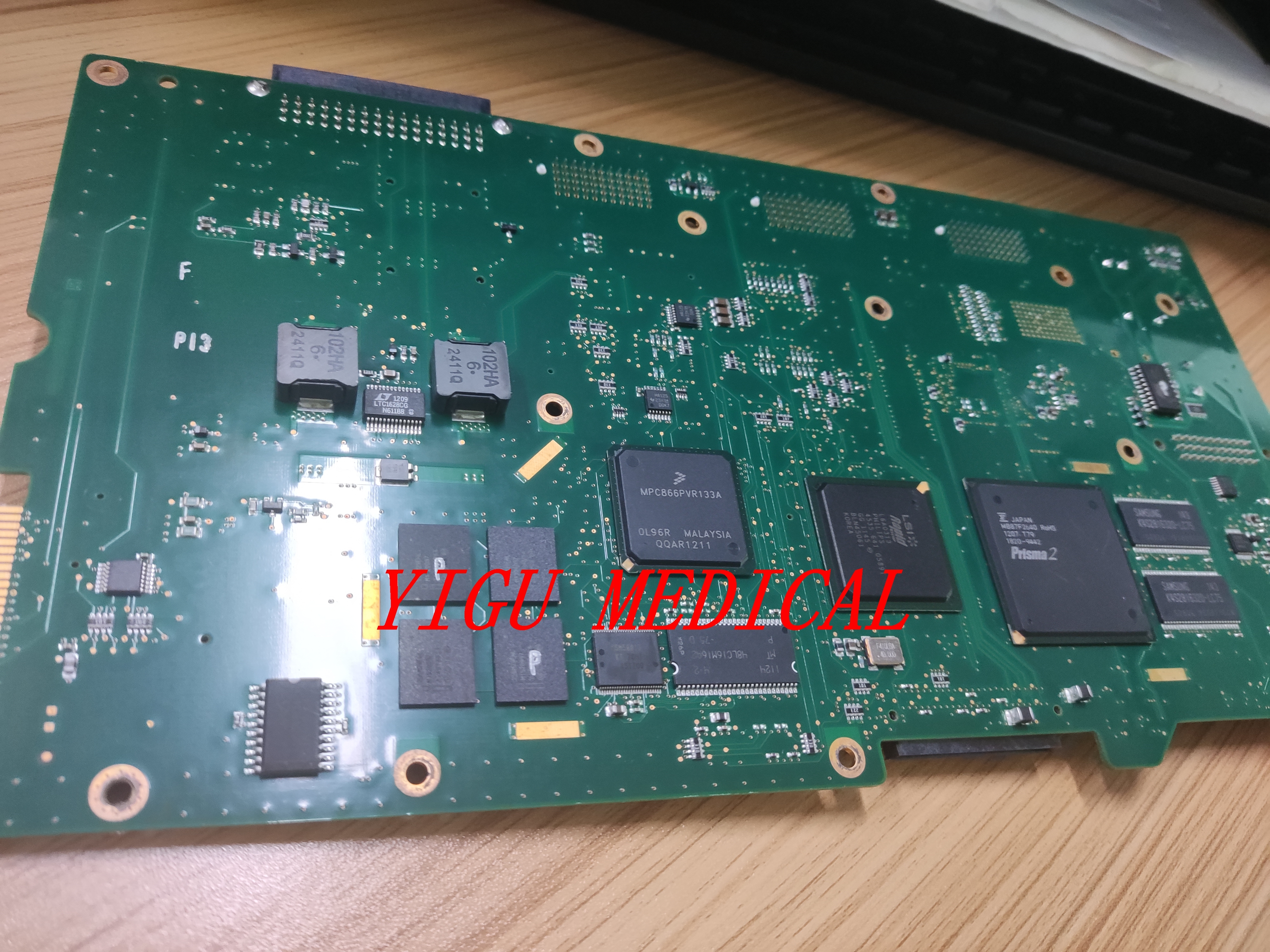

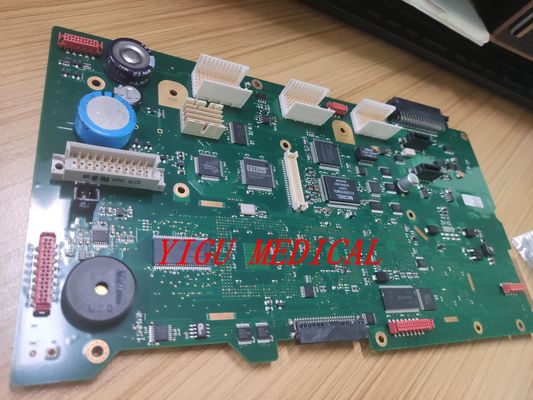

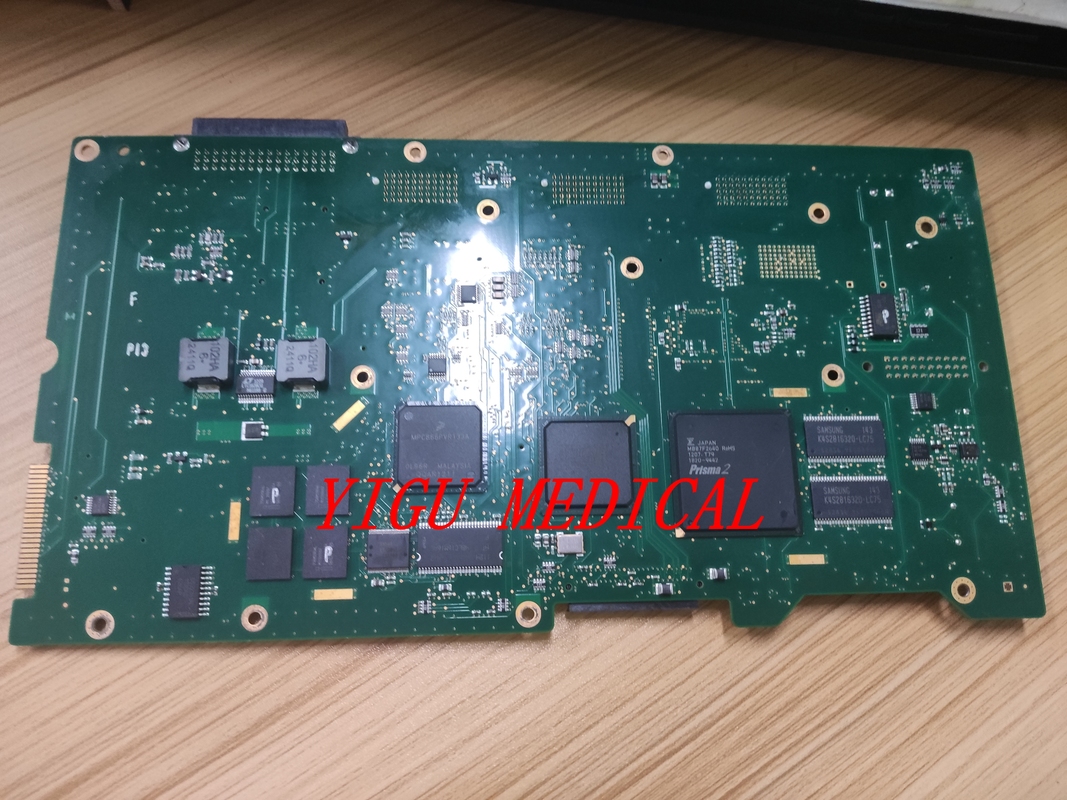

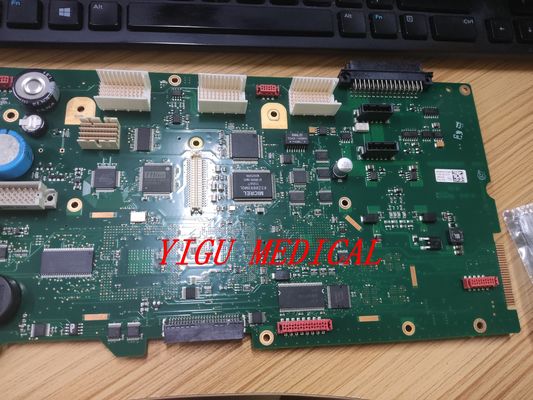

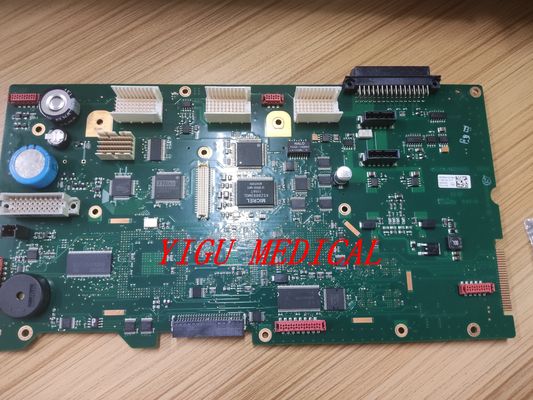

PH MX700 MX750 Monitor Pasien Mainboard PN 453564121591 untuk Monitor Motherboard

Deskripsi Produk

PH MX700 MX750 Mainboard Monitor Pasien PN 453564121591 untuk Motherboard Monitor

Mainboard (atau System Board) dalam monitor pasien ** MX Series** (mencakup model seperti ** MX400, MX500, MX600, MX700,dan MX800**) adalah inti dasar dari platform pemantauan pasien yang sangat terintegrasi iniBerbeda dengan monitor tradisional di mana setiap parameter adalah "modul" yang terpisah, seri MX terkenal dengan desain single-board, all-in-one,dimana sebagian besar fungsi pengukuran terintegrasi langsung ke papan sistem utama.

Filsafat desain ini membuat mainboard MX menjadi komponen yang sangat kompleks dan kritis, bertindak sebagai pusat komputasi, prosesor sinyal, dan hubungan komunikasi untuk seluruh perangkat.

Fungsi Utama dan Filsafat Arsitektur

Mainboard seri MX didefinisikan oleh tingkat integrasi yang tinggi.

1. **Pemrosesan Parameter Terintegrasi:**
* Ini adalah fitur yang menentukan. Alih-alih menggunakan modul terpisah, swappable untuk setiap parameter,motherboard MX menggabungkan sirkuit pemrosesan inti untuk pengukuran kunci langsung ke papanHal ini biasanya mencakup:
* ** EKG:** Bagian depan analog dan digitalisasi untuk elektrokardiogram.
* **SpO2:** Papan pemrosesan untuk oksimetri pulsa sering terintegrasi atau terhubung langsung.
* **NIBP (Non-Invasive Blood Pressure):** Sirkuit kontrol dan perhitungan untuk pompa dan sensor tekanan.
* **Temp (Temperature):** Kondisi sinyal untuk probe suhu.
* **IBP (Invasive Blood Pressure) ** dan parameter lanjutan lainnya (seperti EtCO2) dapat ditambahkan melalui khusus **Parameter Extension Board** yang terhubung langsung ke mainboard,tapi pengolahan inti masih terpusat.

2. **Komputasi dan Kontrol Terpusat:**
* Mainboard menampung CPU utama, chipset, dan memori. Ini menjalankan sistem operasi monitor (OS tertanam khusus) dan suite perangkat lunak Philips IntelliVue.
* Ini melakukan tugas yang kompleks dari sinkronisasi semua aliran data, menjalankan algoritma alarm, dan membuat antarmuka pengguna.

3. **Pengelolaan tampilan dan antarmuka pengguna:**
* Ini menghasilkan sinyal video untuk tampilan resolusi tinggi.
* Ini berinteraksi dengan layar sentuh dan kontrol panel depan (tombol, tombol putar), menerjemahkan input pengguna menjadi perintah untuk sistem.

4. ** Penyimpanan Data dan Komunikasi Jaringan:**
* Mainboard berisi penyimpanan (misalnya, SSD tertanam atau memori Flash) untuk:
* Data tren
* Rekaman bentuk gelombang penuh
* Log alarm
* Perangkat lunak sistem dan konfigurasi
* Ini memiliki perangkat keras jaringan yang kuat (pengendali Ethernet) untuk terhubung dengan lancar ke Pusat Informasi Philips IntelliVue (IIC) ** dan jaringan rumah sakit,memungkinkan pemantauan stasiun pusat dan ekspor data.

5. ** Manajemen Daya:**
* Ini mendistribusikan dan mengatur daya dari Power Supply Unit internal (PSU) dan mengelola sistem baterai cadangan, memastikan operasi tanpa gangguan selama transisi daya.

Komponen umum pada Mainboard Seri MX

* **Prosesor Utama (CPU):** Mikroprosesor kelas industri yang kuat untuk menangani pemrosesan serentak beberapa bentuk gelombang dan data numerik yang tinggi.
* ** Chipset (Northbridge / Southbridge atau SOC):** Mengelola aliran data antara CPU, memori, dan bus periferal.
Memori:
* **DDR RAM:** Untuk menjalankan sistem operasi dan aplikasi.
* **Non-Volatile Storage:** Sebuah chip SSD atau eMMC internal untuk OS, perangkat lunak, dan penyimpanan data pasien.
* Pengolahan dan perhitungan plethysmograph SpO2.
* Algoritma pengukuran NIBP.
* **Sirkuit Regulasi Daya:** Beberapa DC-DC konverter dan regulator tegangan untuk menyediakan bersih, daya stabil ke semua bagian papan.
* ** Interface Komunikasi:** Kontroler untuk Ethernet, USB, dan port serial.
* ** Konektor untuk Periferal:** Port untuk Parameter Extension Board, panel tampilan, konektor kabel pasien, dan port eksternal.

Masalah Umum dan Poin Kegagalan

* **Gagal penyimpanan (paling umum):** penyimpanan terintegrasi (SSD/eMMC) memiliki umur baca/tulis terbatas. Korupsi atau kegagalan menyebabkan kegagalan boot,sering ditunjukkan oleh pesan kesalahan seperti **"Tidak ada sistem," "Boot Error",** atau monitor membeku di layar logo Philips.

Catatan Layanan dan Perbaikan Kritis

* ** Tingkat Integrasi Tinggi:** Desain terintegrasi berarti Anda tidak dapat dengan mudah mengganti "modul EKG" yang gagal.
* **Membutuhkan Layanan Otorisasi: ** Mainboard seri MX adalah komponen yang sangat eksklusif dan kompleks. ** Perbaikan dan penggantian harus dilakukan oleh insinyur layanan yang berwenang Philips.**
* **Kalibrasi dan Perangkat Lunak:** Menginstal motherboard baru bukanlah pertukaran yang sederhana.
* Muat perangkat lunak dan konfigurasi yang benar.
* ** Melakukan kalibrasi keamanan dan kinerja kritis** untuk semua parameter terintegrasi (EKG, NIBP, dll.).
* Tanpa kalibrasi ini, monitor tidak akan memenuhi standar akurasi dan keselamatan yang ditentukan.
