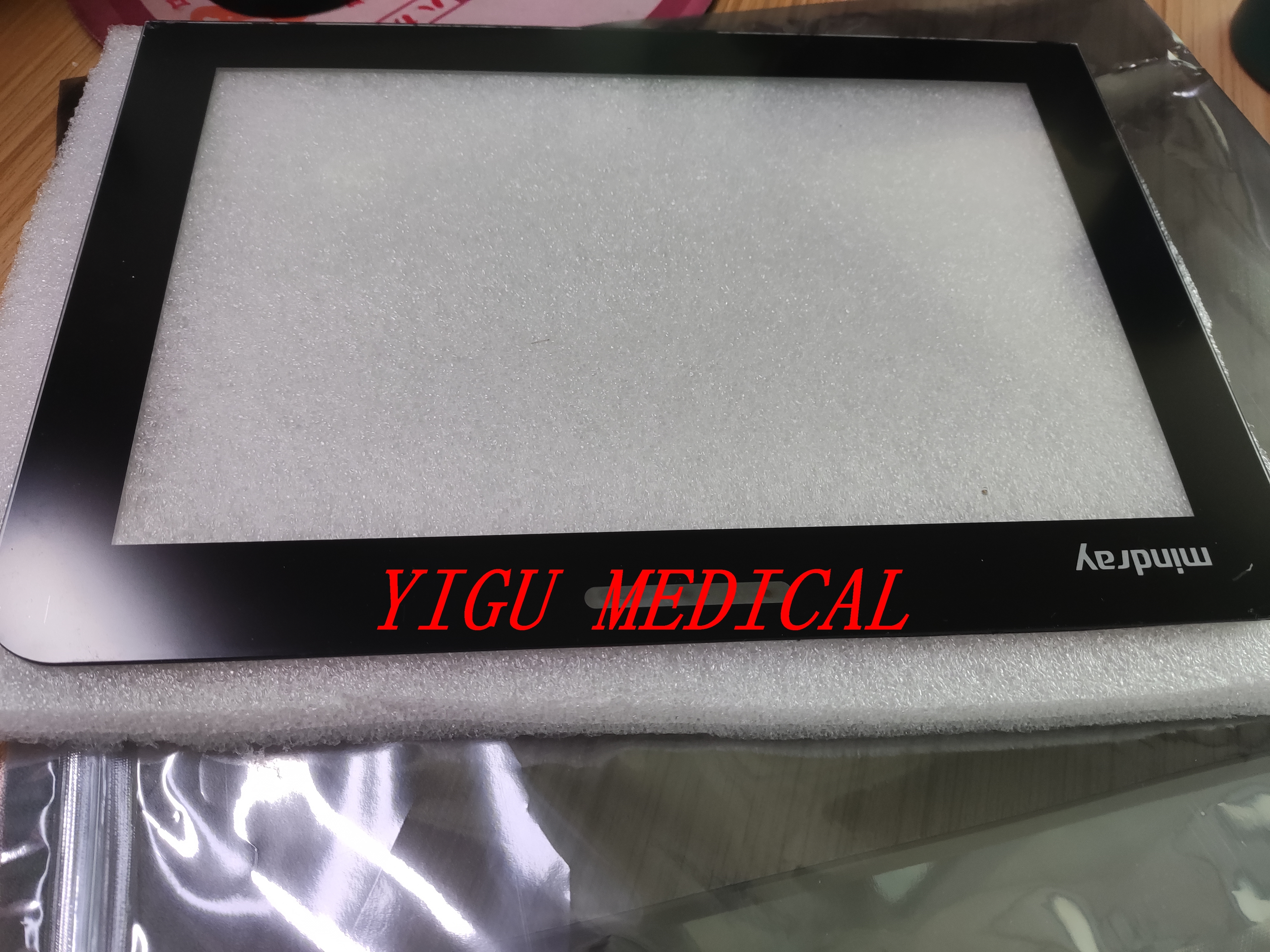

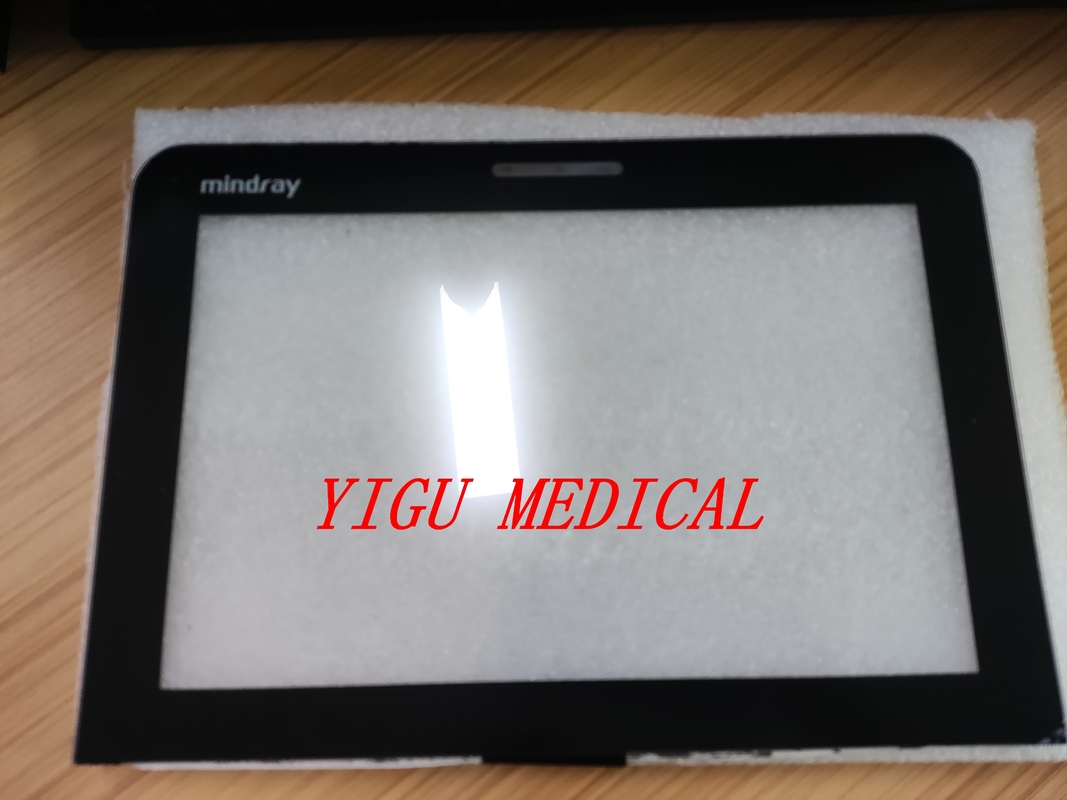

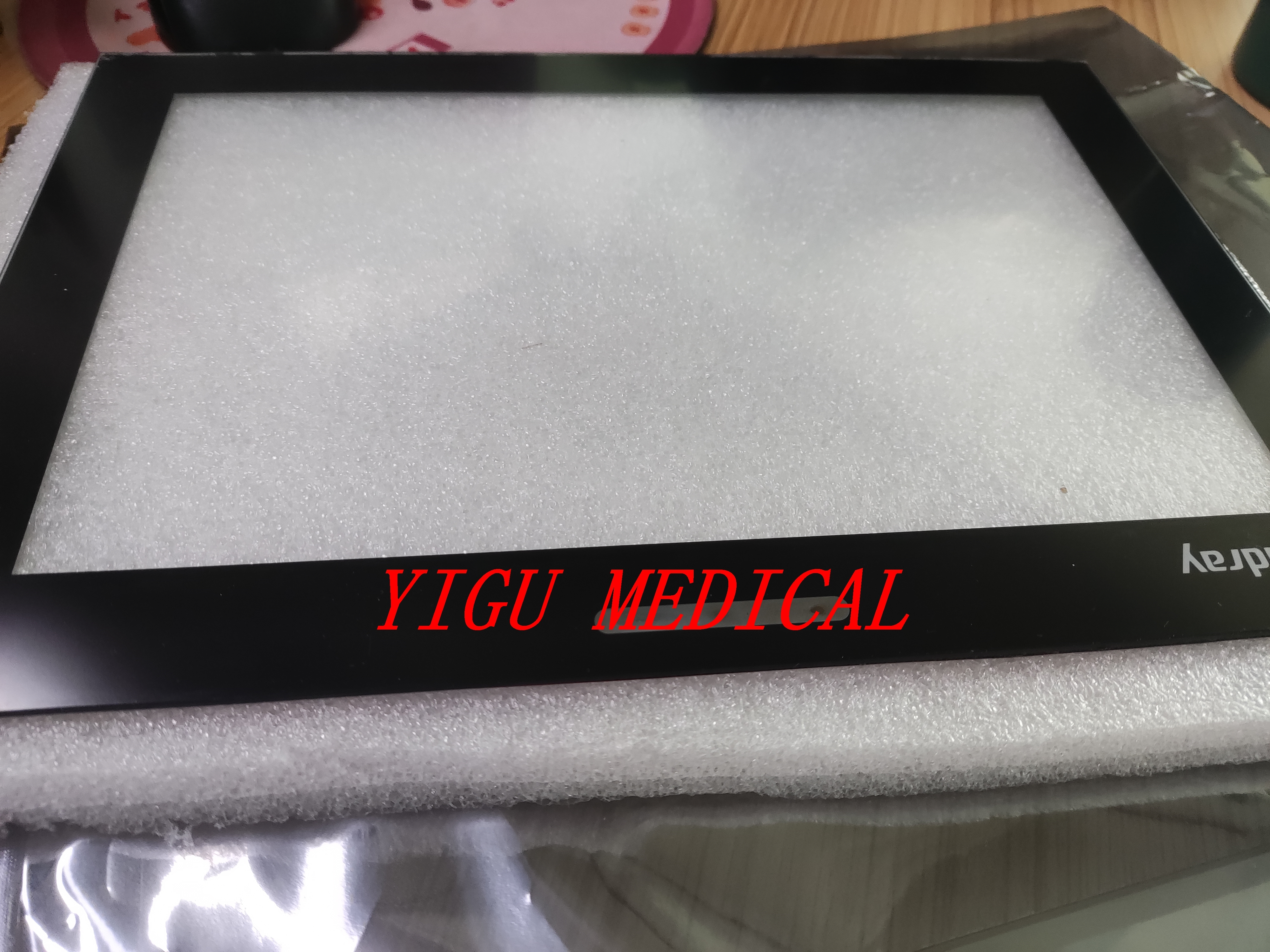

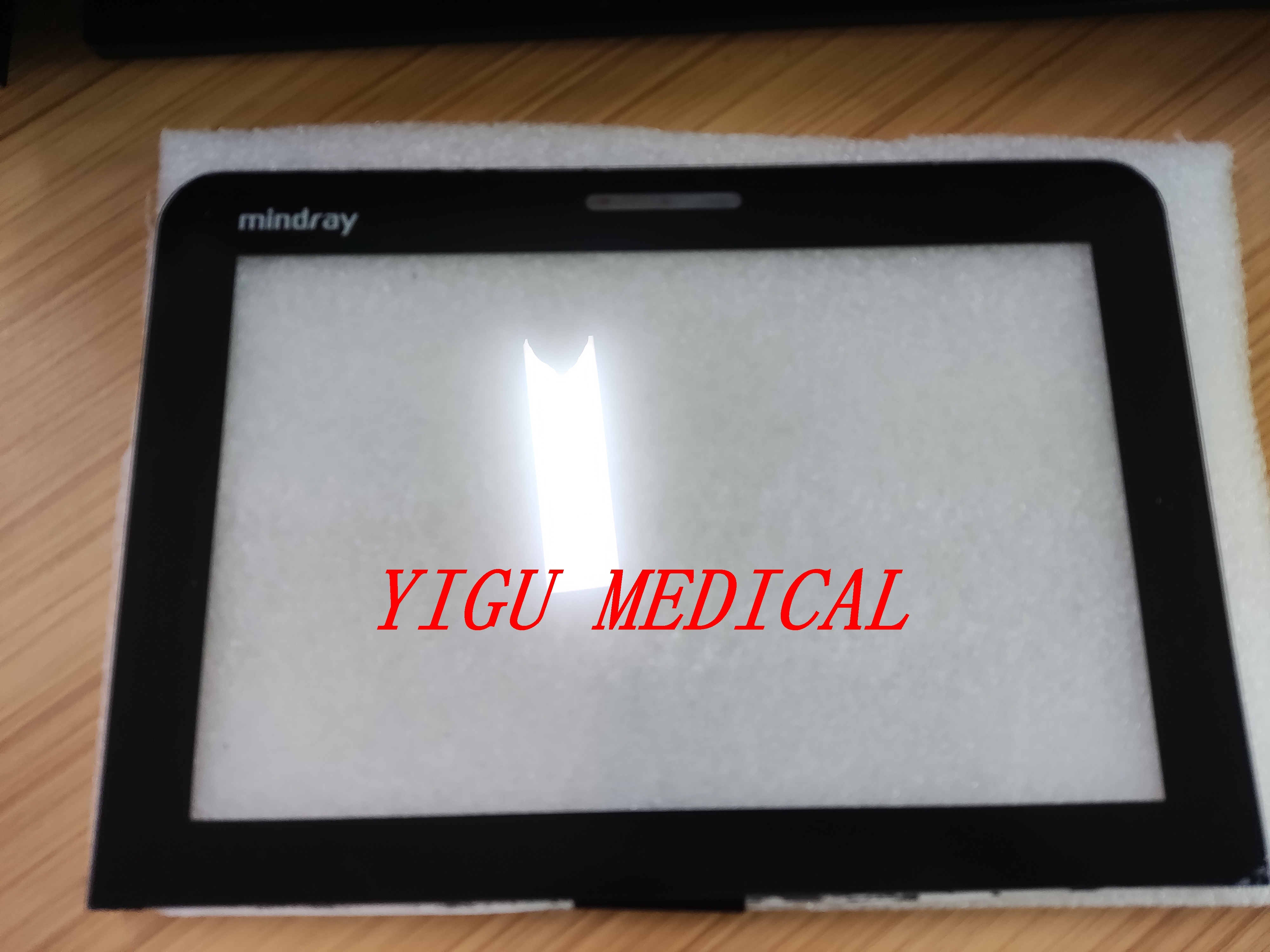

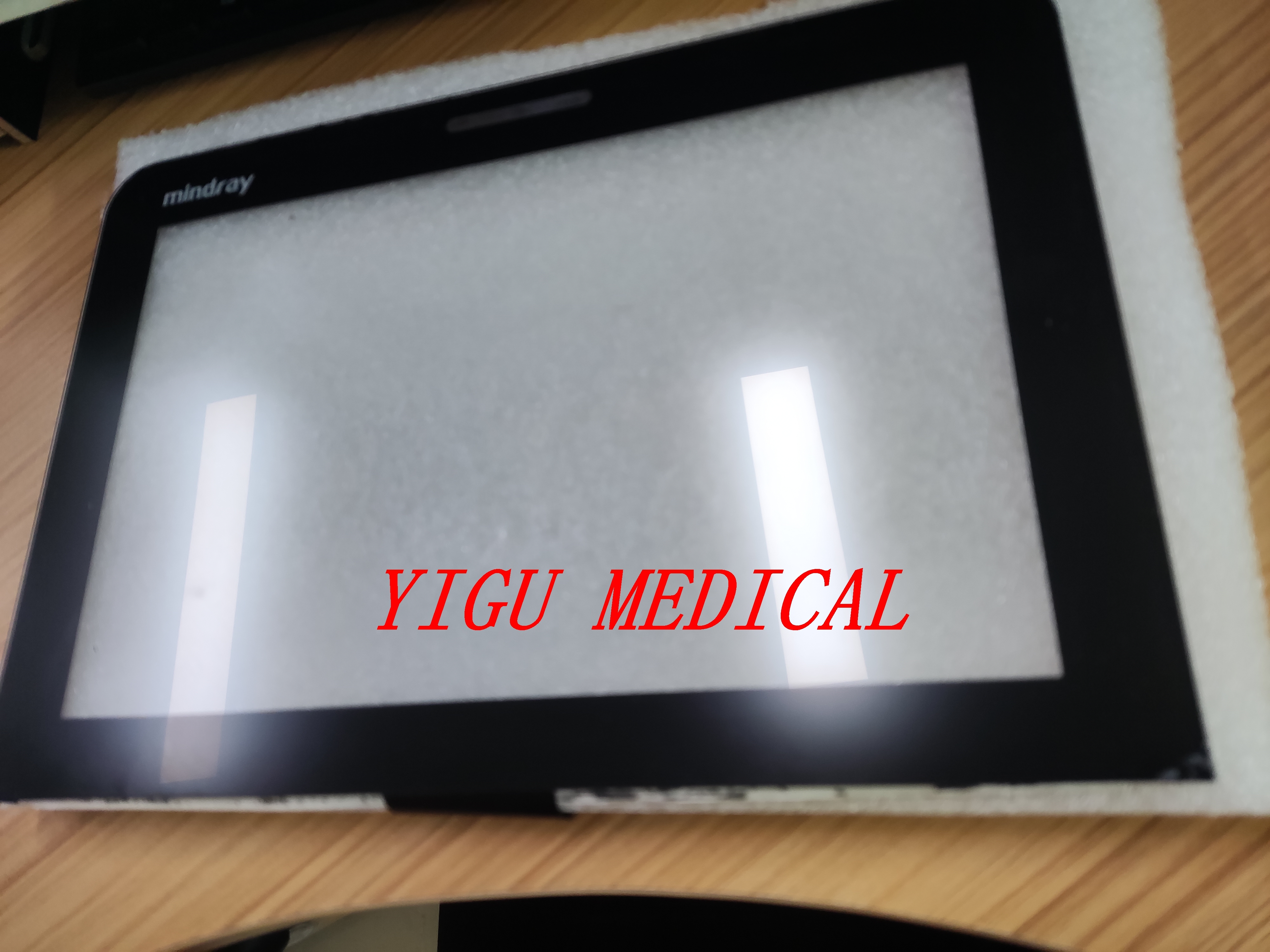

Layar Sentuh Monitor Pasien Mindray EPM10 dengan Garansi 90 hari

Deskripsi Produk

Layar Sentuh Monitor Pasien Mindray EPM10 dengan Garansi 90 hari

Ikhtisar: Antarmuka Pengguna Utama

Layar sentuh pada monitor pasien **Mindray EPM10** adalah komponen integral yang berfungsi sebagai titik interaksi utama antara klinisi dan perangkat. Layar ini menggantikan atau melengkapi tombol dan kenop fisik tradisional dengan antarmuka modern, intuitif, dan dapat dikonfigurasi perangkat lunak untuk mengendalikan semua aspek pemantauan.

Ini bukan hanya tampilan; ini adalah sistem input yang kompleks yang dirancang untuk lingkungan klinis yang serba cepat.

Fungsi dan Fitur Utama

1. **Input Pengguna Utama:**
* Memungkinkan klinisi untuk mengakses menu, mengubah pengaturan, mengatur batas alarm, membekukan bentuk gelombang, dan meninjau tren secara langsung dengan menyentuh layar.
* Ini menyediakan antarmuka fleksibel di mana kontrol dapat berubah secara kontekstual berdasarkan parameter atau mode yang dipilih.

2. **Tampilan Resolusi Tinggi:**
* Layar menampilkan semua informasi pasien penting secara bersamaan, termasuk:
* Bentuk gelombang waktu nyata (EKG, SpO₂, RESP, IBP, dll.)
* Nilai tanda vital numerik (HR, NIBP, SpO₂, Temp)
* Pesan dan pengaturan alarm
* Demografi pasien
* Status baterai dan konektivitas jaringan

3. **Daya Tahan dan Desain Klinis:**
* **Jenis:** Hampir pasti adalah **Layar Sentuh Kapasitif Proyeksi (PCAP)**, yang merupakan teknologi yang sama yang digunakan pada smartphone dan tablet modern. Teknologi ini menawarkan:
* Kejelasan yang sangat baik dan kemampuan multi-sentuh.
* Sensitivitas dan responsivitas tinggi.
* Daya tahan, karena merupakan permukaan kaca padat tanpa membran yang bergerak.
* **Lapisan Pelindung:** Layar memiliki lapisan kaca yang kuat dan tahan gores untuk menahan pembersihan dan desinfeksi yang konstan di lingkungan rumah sakit.
* **Ikatan Optik (Kemungkinan):** Untuk meningkatkan keterbacaan di lingkungan yang cerah (seperti OR dengan lampu yang kuat), LCD sering kali terikat secara optik ke kaca sentuh. Proses ini mengurangi pantulan internal dan silau, meningkatkan kontras dan kemampuan pandang dari berbagai sudut.

Komponen Umum Perakitan Layar Sentuh EPM10

"Layar sentuh" biasanya merupakan rakitan terintegrasi yang terdiri dari beberapa lapisan:

1. **Lapisan Atas: Kaca Pelindung**
* Permukaan luar yang keras dan tahan lama yang disentuh oleh pengguna. Diperlakukan dengan lapisan **anti-silau** dan **anti-sidik jari**.

2. **Lapisan Sensor Sentuh (Bagian "Sentuh"):**
* Kisi tipis dan transparan dari elektroda (biasanya terbuat dari Indium Tin Oxide - ITO) yang mendeteksi keberadaan dan lokasi muatan kapasitif jari.

3. **Panel Tampilan LCD (Bagian "Layar"):**
* TFT LCD aktual yang menghasilkan gambar dan data. Ini adalah tampilan kelas medis berkualitas tinggi yang dirancang untuk representasi warna yang akurat dan kejelasan bentuk gelombang.

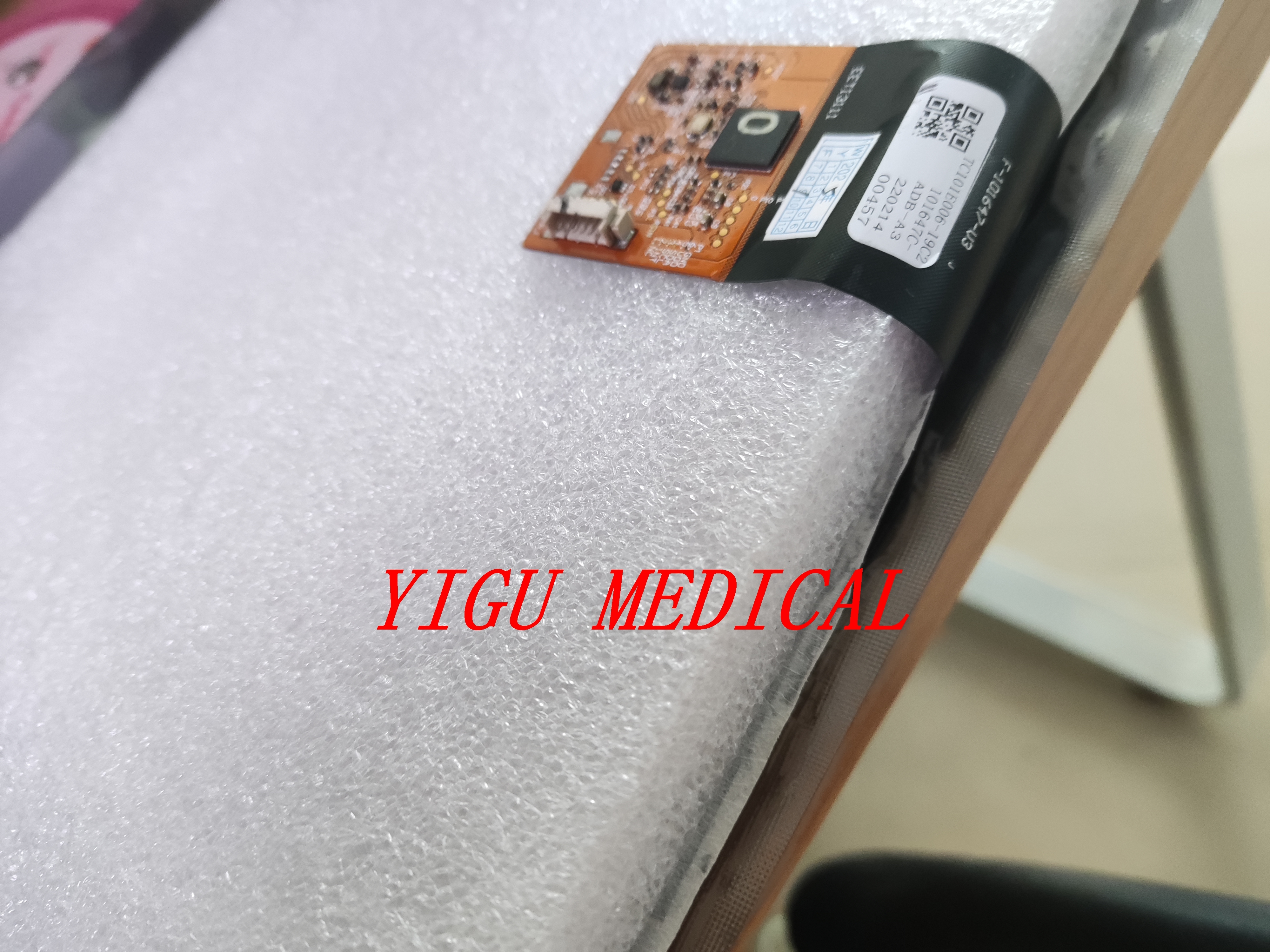

4. **Papan Pengontrol Layar Sentuh:**
* Papan sirkuit kecil dan khusus yang terhubung ke lapisan sensor utama. Tugasnya adalah:
* Terus memindai sensor sentuh untuk input.
* Mendigitalkan lokasi sentuhan.
* Mentransmisikan data ini ke mainboard monitor melalui antarmuka standar (misalnya, USB).

5. **Kabel LVDS/Tampilan:**
* Kabel terpisah yang membawa sinyal video dari mainboard monitor ke panel LCD.

Masalah Umum dan Titik Kegagalan

1. **Kerusakan Fisik:**
* **Retak:** Kerusakan akibat benturan dapat meretakkan kaca luar. Meskipun sentuhan mungkin masih berfungsi di beberapa area, layar yang retak merupakan risiko pengendalian infeksi dan biasanya memerlukan penggantian penuh.
* **Delaminasi:** Seiring waktu atau karena paparan bahan kimia, lapisan rakitan dapat mulai terpisah, menyebabkan gelembung atau area berawan.

2. **Kegagalan Fungsi Sentuh:**
* **Pergeseran Kalibrasi:** Respons sentuhan menjadi tidak akurat (misalnya, menyentuh satu ikon mengaktifkan yang lain). Ini sering kali dapat diperbaiki melalui rutinitas **kalibrasi sentuh** di menu layanan.
* **Kegagalan Sentuh Lengkap:** Tampilan berfungsi, tetapi input sentuh tidak. Hal ini biasanya disebabkan oleh:
* **Papan pengontrol layar sentuh** yang rusak.
* **Kabel fleksibel sensor sentuh** yang terputus atau rusak.
* Kegagalan pada mainboard untuk menyediakan daya atau memproses sinyal.

3. **Masalah Tampilan (Melekat pada LCD):**
* **Piksel Mati:** Piksel yang mati secara permanen, muncul sebagai titik hitam.
* **Layar Berkedip atau Artefak:** Sering kali disebabkan oleh panel LCD yang rusak, kabel LVDS yang longgar, atau mainboard yang gagal.
* **Kegagalan Lampu Latar:** Layar tampak redup atau benar-benar gelap, tetapi Anda dapat melihat data samar-samar dengan senter. Ini menunjukkan lampu latar LED telah gagal.

Catatan Layanan dan Pemeliharaan

*Pembersihan:** Hanya gunakan kain lembut, bebas serat, dan disinfektan kelas rumah sakit yang direkomendasikan oleh Mindray (biasanya tisu berbasis alkohol isopropil atau hidrogen peroksida). Hindari kain abrasif dan bahan kimia keras.
* **Kalibrasi:** Jika sentuhan menjadi tidak akurat, teknisi biomedis yang berkualifikasi dapat melakukan kalibrasi ulang layar sentuh menggunakan menu layanan tersembunyi perangkat.
* **Kompleksitas Penggantian:** Mengganti rakitan layar sentuh adalah perbaikan khusus. Seringkali memerlukan pembongkaran bezel depan monitor dan penanganan konektor yang halus. **Ini harus dilakukan oleh personel terlatih.**
* **Unit Terintegrasi:** Untuk tujuan perbaikan, layar sentuh, LCD, dan terkadang bezel depan sering kali dijual sebagai unit tunggal yang sudah dirakit sebelumnya untuk memastikan keselarasan dan penyegelan yang tepat.

Singkatnya, **layar sentuh Mindray EPM10 adalah antarmuka sentuh kapasitif kelas medis berkualitas tinggi** yang dirancang untuk keandalan, kejelasan, dan pengoperasian yang intuitif di lingkungan perawatan kritis. Kegagalannya secara langsung memengaruhi kegunaan monitor, menjadikannya salah satu komponen yang paling umum diganti pengguna yang memerlukan layanan profesional.
