Asli awet mudah digunakan Comen C30 Monitor Pasien Mainboard Motherboard dalam kondisi baik

Deskripsi Produk

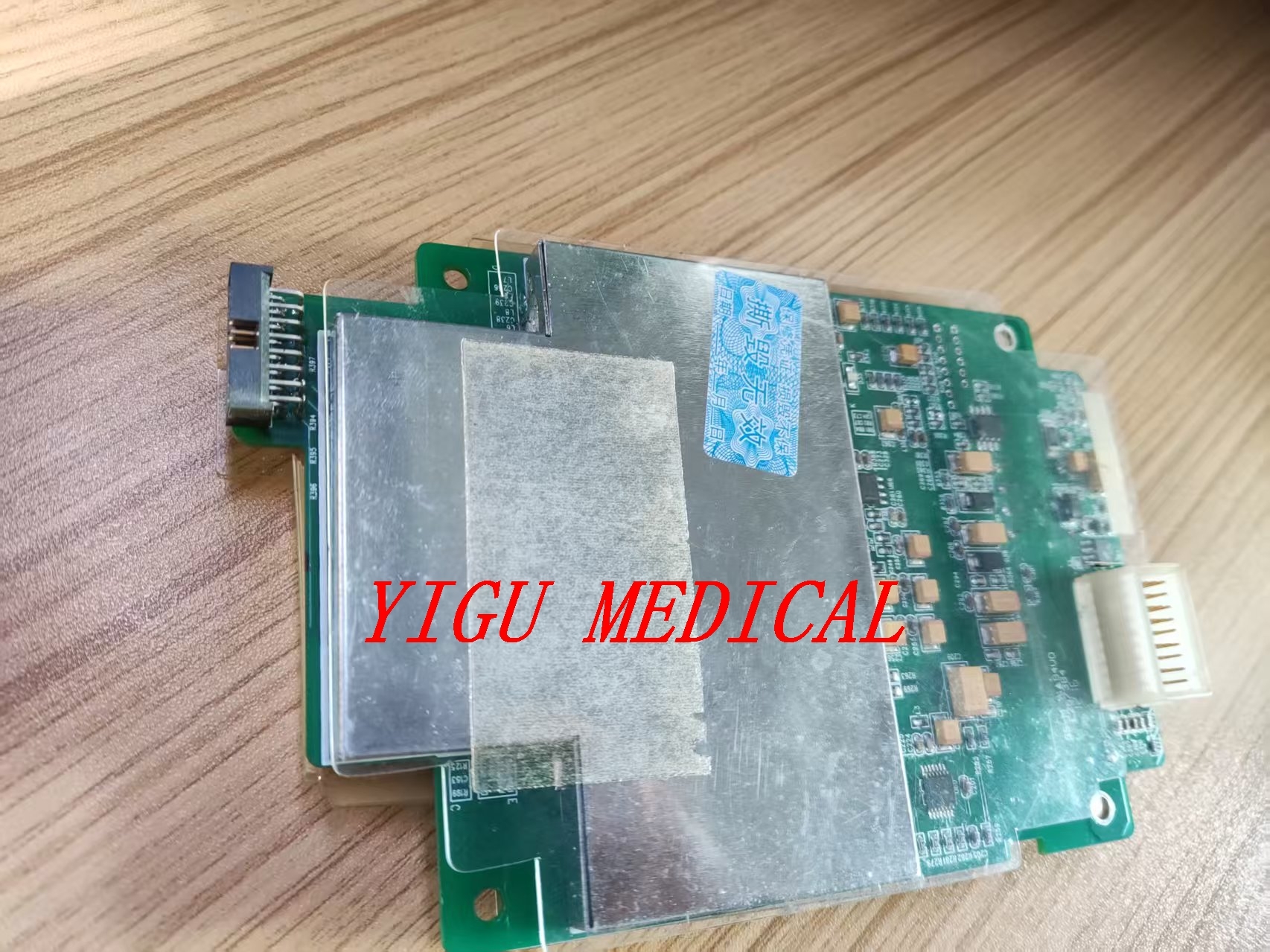

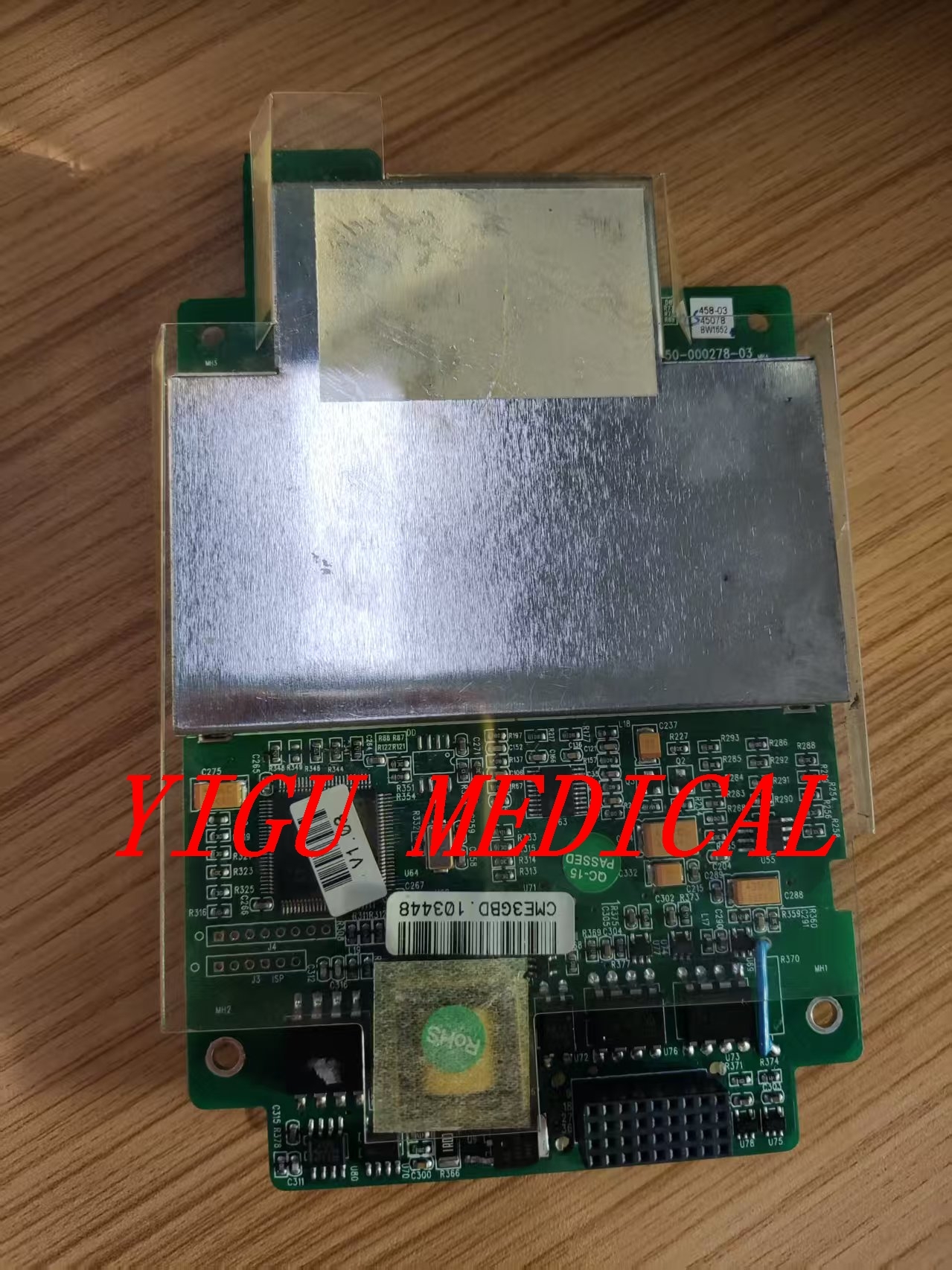

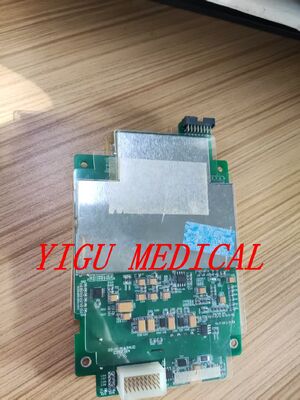

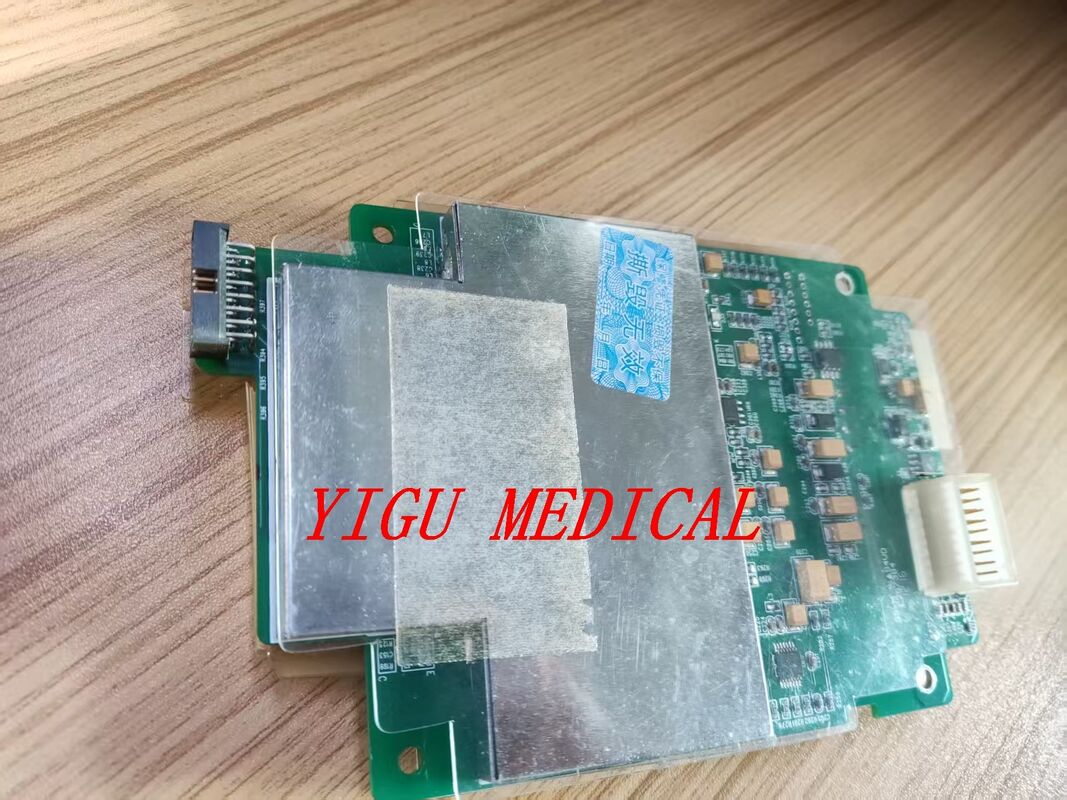

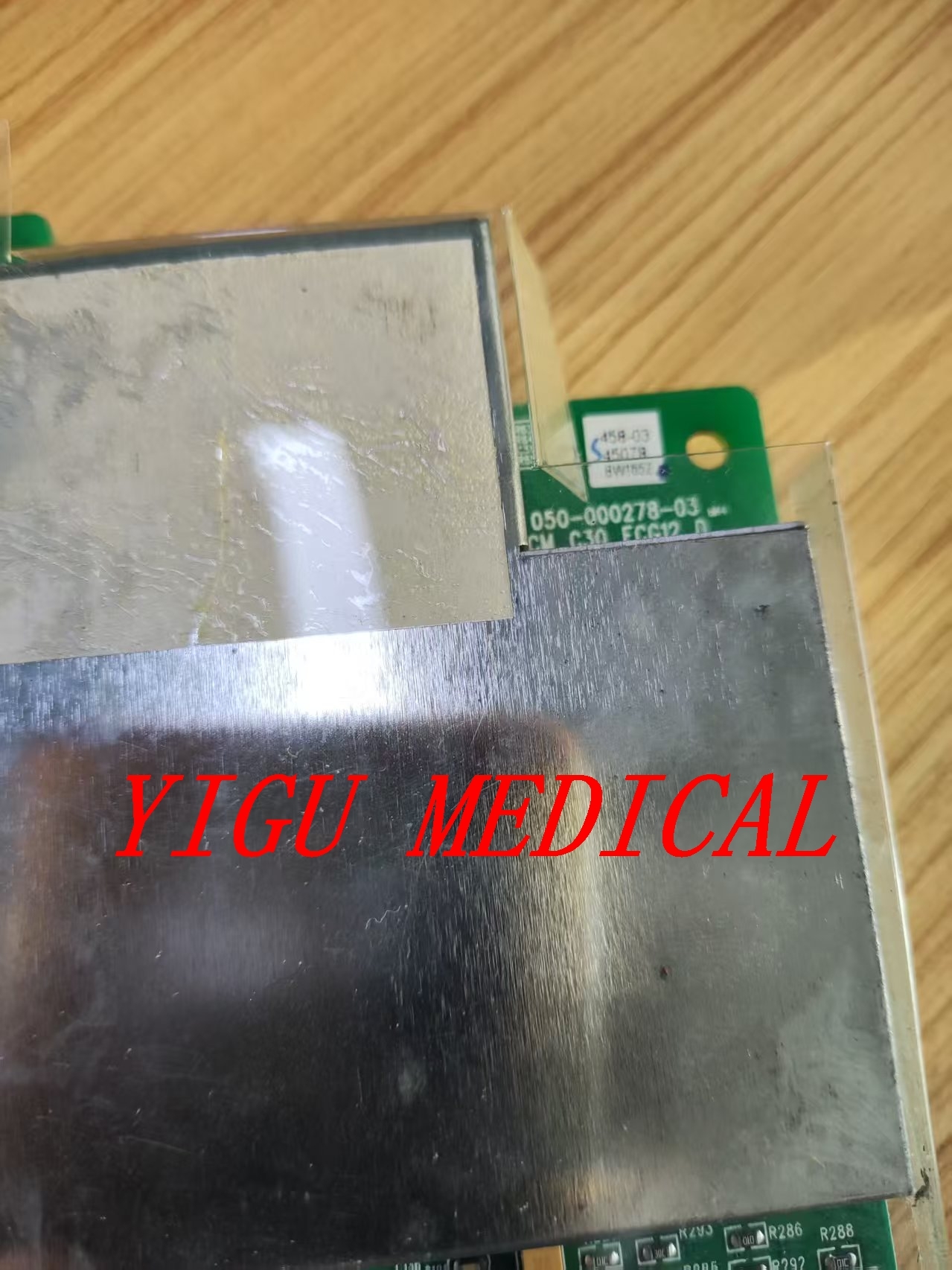

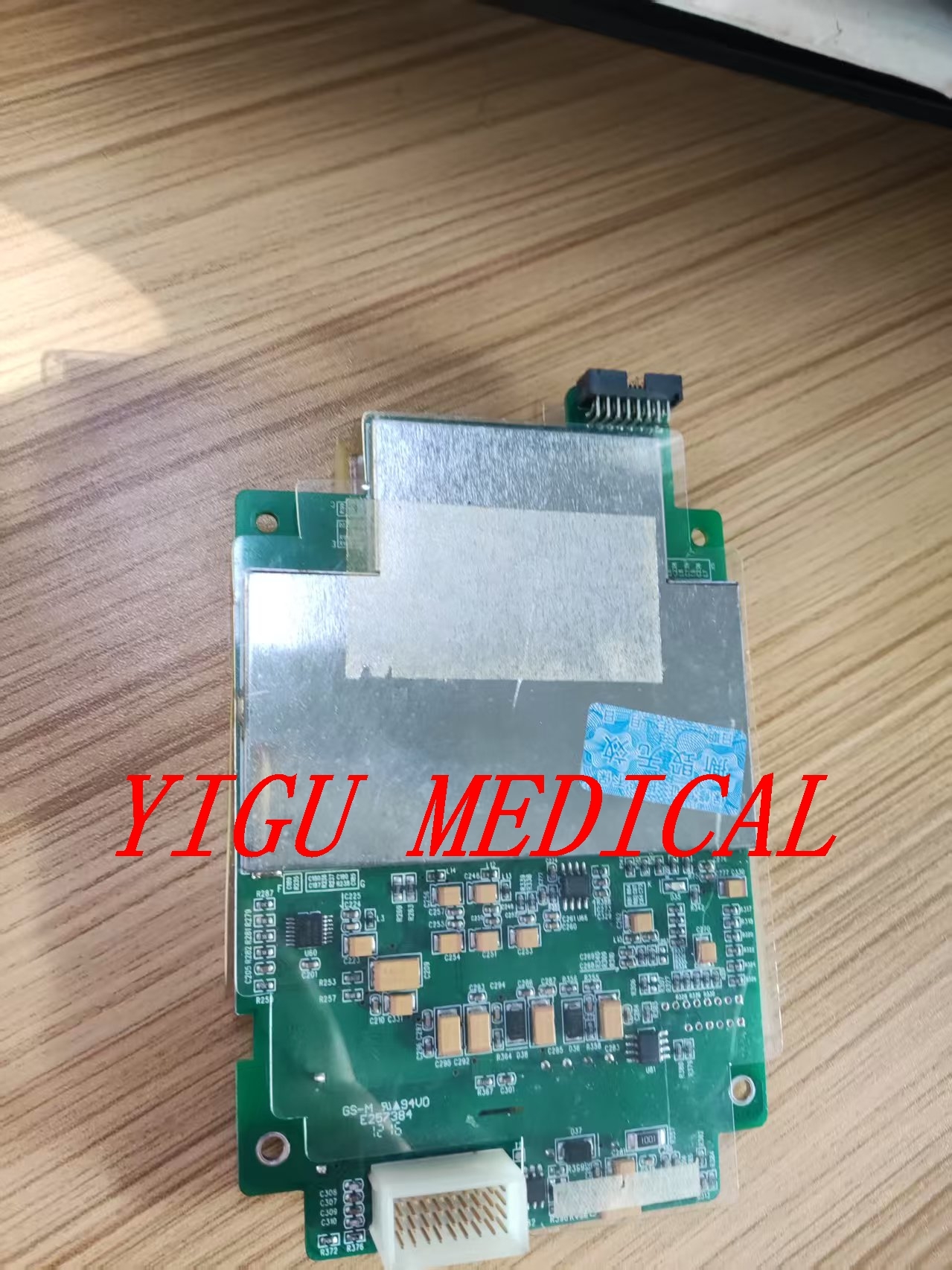

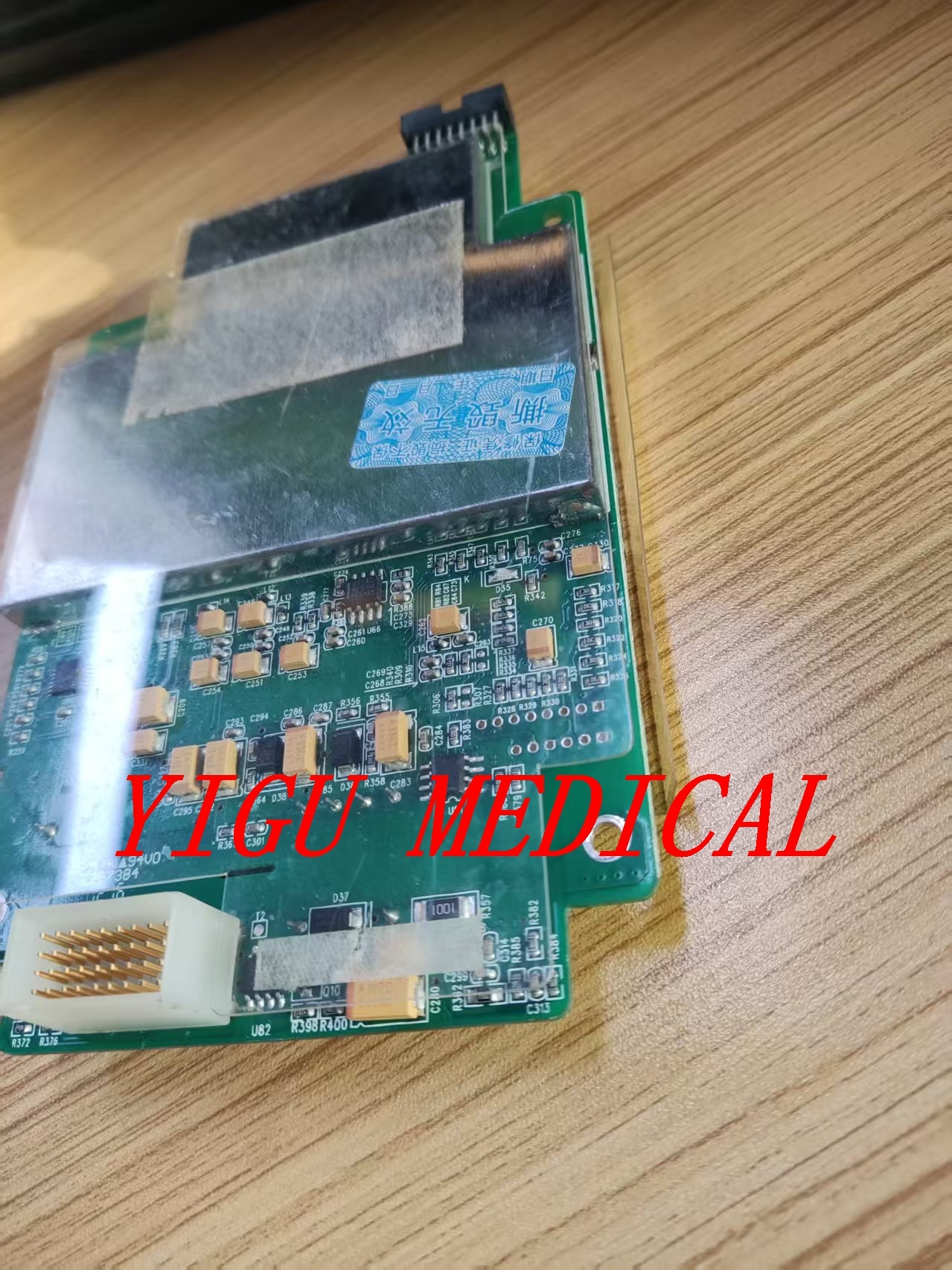

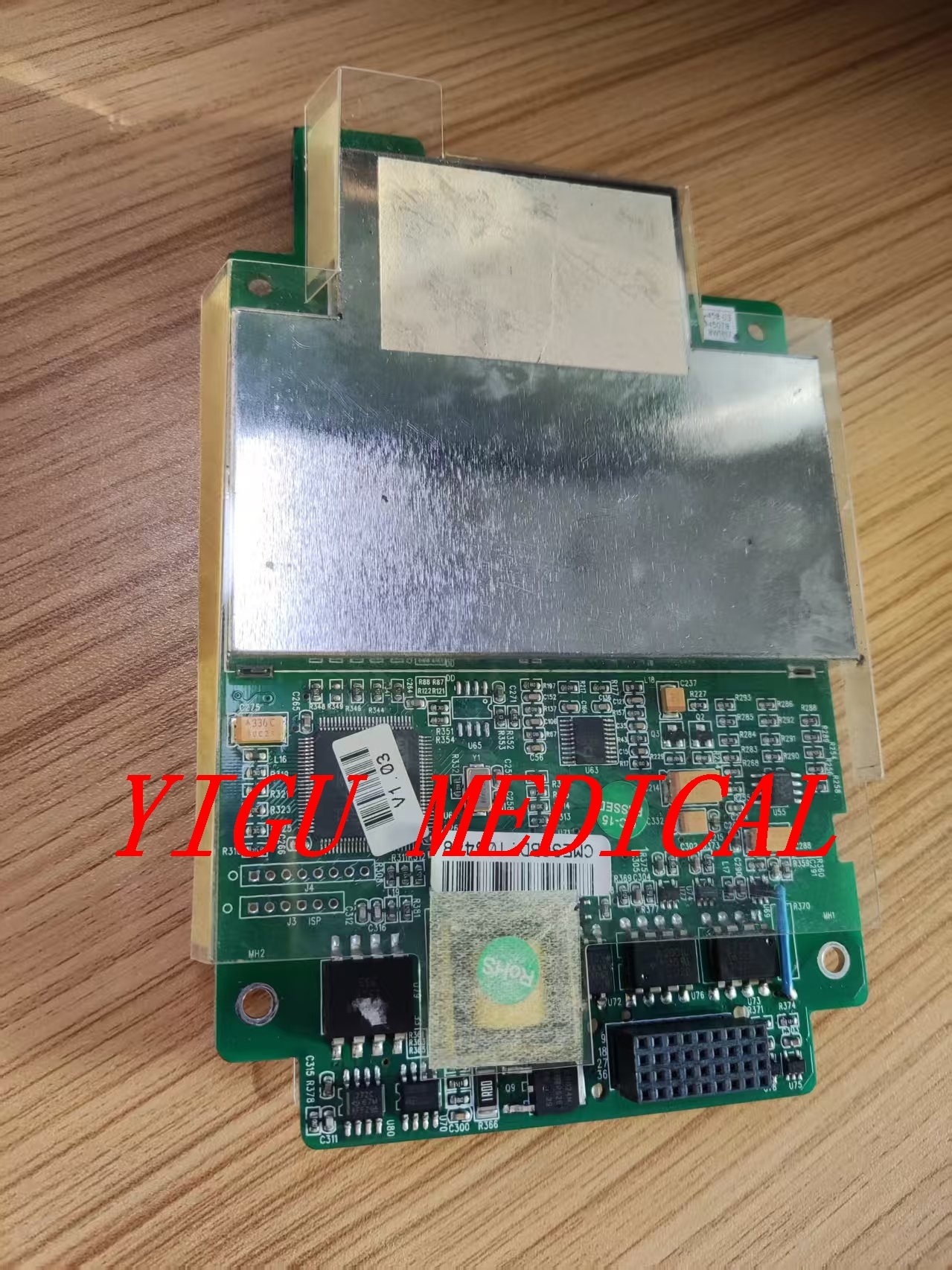

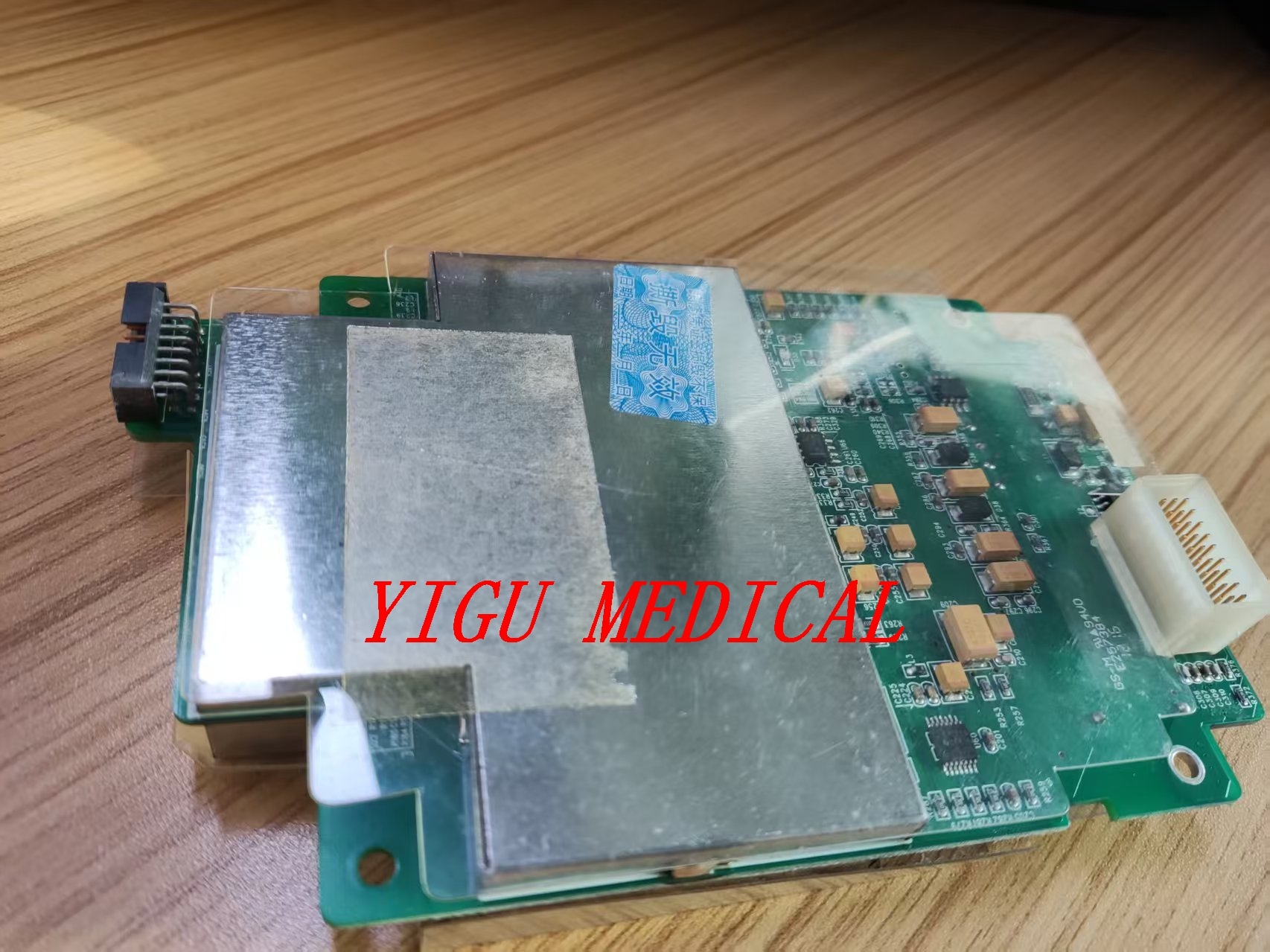

Comen C30 monitor pasien Mainboard PN E257384 dalam kondisi baik

Berikut adalah pengenalan komprehensif untuk ** C30 monitor pasien mainboard **:
**Pengamatan umum**
Comen C30 adalah monitor pasien multi-parameter yang kompak yang dirancang untuk berbagai pengaturan klinis. Its **mainboard** (often called the **motherboard** or **system board**) is the central printed circuit board (PCB) that integrates all electronic components and facilitates communication between different modules.
** Arsitektur Mainboard **

** Fungsi inti **
1. ** Pusat Pengolahan Pusat:**
- Mengintegrasikan data dari modul parameter (EKG, SpO2, NIBP, Temp, Resp, IBP, dll.)
- Mengoperasikan sistem operasi dan perangkat lunak pemantauan
- Mengelola alarm, perhitungan, dan penyimpanan data

2. ** Distribusi dan Manajemen Listrik: **
- Mengkonversi daya input (AC / DC / baterai) ke tegangan yang dibutuhkan
- Mengelola pengisian baterai dan power switching
- Menyediakan bersih, diatur daya untuk sirkuit analog sensitif

3. **Signal Routing & Processing:**
- Konversi analog ke digital untuk sinyal fisiologis
- Digital signal processing (DSP) untuk analisis bentuk gelombang
- Penyaringan kebisingan dan pengurangan artefak

** Komponen perangkat keras**

**Key IC (Sirkuit Terpadu) di atas pesawat**
- **Prosesor utama:** Biasanya seri ARM Cortex-A atau prosesor tertanam serupa
- **Ingatan: **
- RAM DDR3 (biasanya 512MB-1GB)
- penyimpanan NAND Flash (4-8GB) untuk OS dan data
- Mungkin slot kartu SD untuk perluasan
- **FPGA/CPLD:** Untuk kontrol logika dan waktu khusus
- ** Power Management ICs:** Multiple DC-DC converter dan regulator LDO
- ** Kontroler Komunikasi:** Kontroler CAN, USB, Ethernet, UART

** Bagian Kritis dari Dewan**
1. ** CPU/Prosesor Area:** Prosesor pusat dengan RAM dan memori flash
2. **Analog Front-End (AFE):** Sirkuit penguat EKG, SpO2 sinyal pengkondisian
3. ** Bagian Power Supply:** Regulator tegangan, sirkuit manajemen baterai
4. ** Bagian antarmuka:** Konektor untuk tampilan, modul parameter, port eksternal
5. ** Penghalang isolasi:** Optocoupler/amplifier isolasi untuk keselamatan pasien

** Konektivitas & Antarmuka**
** Konektor eksternal**
- **Module Ports:** Untuk menghubungkan modul parameter (biasanya konektor eksklusif)
- ** Antarmuka Tampilan:** Konektor LVDS atau eDP untuk panel LCD
- ** Jaringan: ** RJ45 Ethernet port
- **USB:** Biasanya 2-4 port USB 2.0/3.0
- ** Serial Port:** RS-232 untuk perangkat eksternal (printer, ventilator)
- **Audio:** Speaker output untuk alarm
- ** Card Reader:** Untuk kartu SD/memori
** Judul Internal**
- **Tombol/LED Interface:** Kontrol panel depan dan indikator
- ** Baterai Konektor:** Untuk baterai internal
- ** Penghubung kipas: ** Untuk pendingin kipas
- ** Speaker Connector:** Speaker alarm internal
- ** JTAG/DEBUG Port:** Untuk pemrograman pabrik / pengujian
**Integrasi Sistem**
** Antarmuka Modul Parameter**
C30 biasanya menggunakan desain modular di mana:
- Mainboard menyediakan fungsi backplane **
- Setiap parameter (EKG, SpO2, dll) memiliki daughterboard khusus
- Komunikasi melalui **bus CAN** atau protokol serial milik
** Arsitektur Perangkat Lunak **
- ** Sistem Operasi:** Linux tertanam atau VxWorks
- ** Layer Aplikasi:** Comen perangkat lunak pemantauan eksklusif
- ** Proses Boot:** U-Boot → Linux kernel → Aplikasi

** Spesifikasi Teknis**

**Karakteristik Listrik**
- ** Input Voltage:** 12-24V DC (biasanya 19V dari adaptor daya)
- ** Tegangan Baterai:** Biasanya 10,8-14,4V (3-sel atau 4-sel Li-ion)
- ** Isolasi:** Sirkuit yang terhubung ke pasien memiliki isolasi 4000V +
- ** Konsumsi daya:** 15-40W tergantung pada modul aktif

** Spesifikasi Kinerja**
- ** Pengambilan sampel EKG:** Sampai 1000 Hz per saluran
- ** SpO2 Update Rate:** Biasanya 1-2 pembacaan per detik
- ** Waktu pengukuran NIBP: ** 30-60 detik biasanya
- ** Data Storage:** 72+ jam data tren

**Masalah Umum & Penyelesaian Masalah**
# ** Titik Kegagalan Sering **
1. ** Bagian Daya: **
Konverter DC-DC gagal
- Fuse atau dioda perlindungan yang meledak
- Kegagalan sirkuit pengisian baterai

2. ** Memori / Masalah penyimpanan: **
- Memori flash rusak
- Chip RAM gagal
- Kerusakan slot kartu SD

3. ** Masalah antarmuka:**
- Konektor rusak karena sering bertukar modul
- Gagal komunikasi bus CAN
- Masalah antarmuka tampilan

** Gejala Gagal Mainboard**
- ** No Power / No Boot: ** Bahkan dengan pasokan listrik yang baik
- **Pembekuan/Benturan intermiten:** Terutama selama pengukuran
- ** Masalah Pengakuan Modul:** Modul tidak terdeteksi atau tidak aktif
- ** Tampilan artefak: ** bentuk gelombang atau grafik yang terdistorsi
- ** Baterai Tidak Mengisi:** Meskipun baterai dan pasokan listrik yang baik

**Penyelenggaraan & Layanan**

**Perawatan pencegahan**
- **Pembersihan teratur:** Penghapusan debu (disesuaikan udara terkompresi)
- ** Pemeriksaan konektor:** Periksa pin bengkok atau korosi
- ** Pembaruan Firmware:** Gunakan pembaruan pabrikan dengan hati-hati
- ** Pendinginan:** Memastikan ventilasi dan operasi kipas
