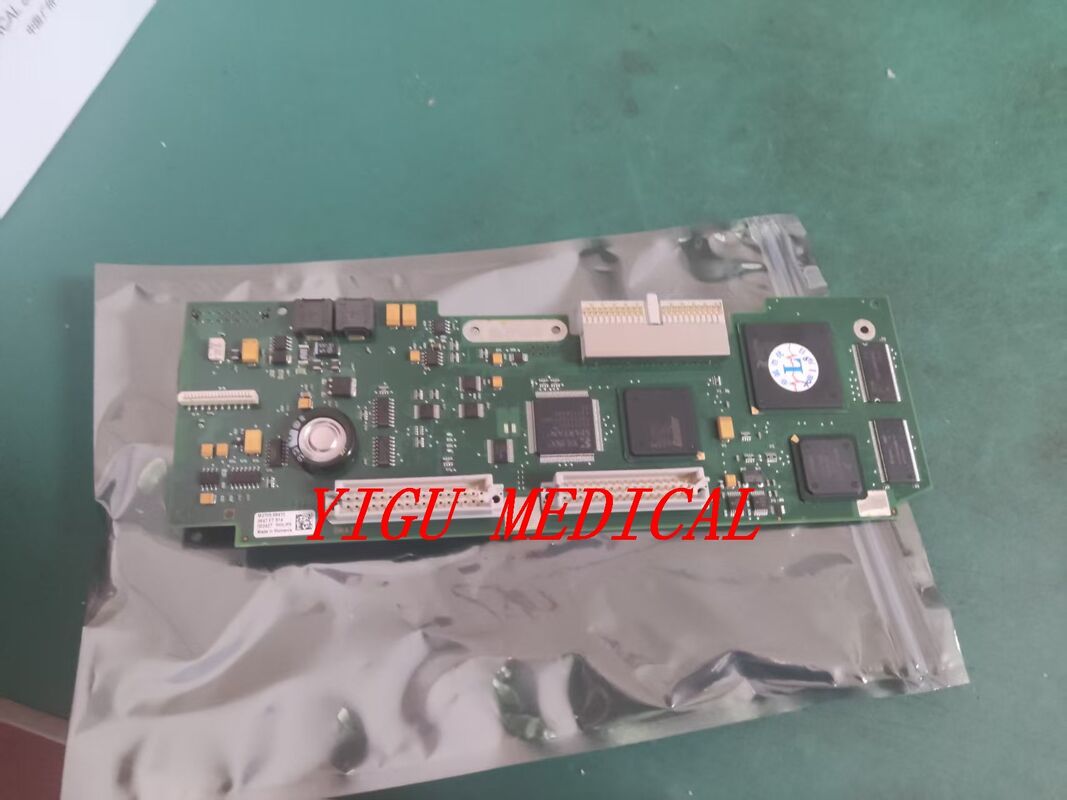

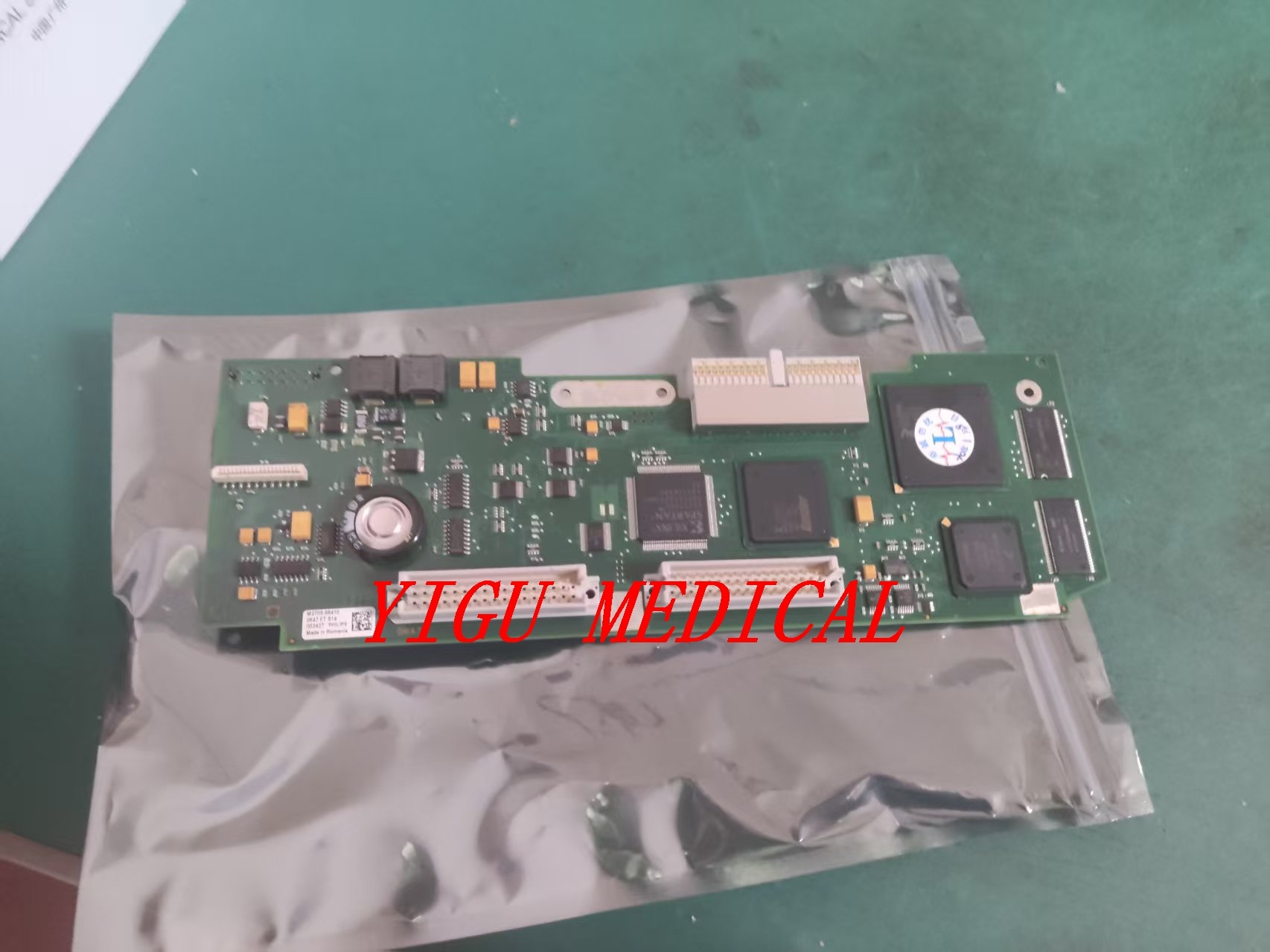

FM20 Fetus Monitor Connector Board PN M2703-66420 dalam kondisi baik dengan garansi 3 bulan

Komponen ini adalah modul perangkat keras internal kritis dalamRespironics FM20 Fetal MonitorIni tidak dapat diakses pengguna tetapi penting untuk fungsi inti perangkat.

• Nama utama:Papan Konektor (juga biasa disebut sebagaiPapan Antarmuka Motherboard,Papan antarmuka sinyal, atauAnalog Front-End Board)).
• Fungsi:Ini bertindak sebagaipusat pusatataupintu gerbangSistem pemrosesan digital internal monitor. Tugas utamanya adalah untukantarmuka sinyal, pengkondisian, dan perutean.

1. Hub Antarmuka Multi-Sensor:
   • Ultrasound (US) Probe:Menghubungkan transduser yang mendeteksi denyut jantung janin (FHR) melalui ultrasound Doppler.
   • Tocotransducer (TOCO):Menyambungkan probe sensitif tekanan yang mengukur aktivitas rahim (kontraksi).
   • Elektrode janin (FECG/Scalp Electrode):Menyediakan antarmuka untuk langsung janin ECG memimpin kawat dari spiral atau kulit kepala elektroda.
   • Pelabuhan bantu eksternal:Dapat juga mengintegrasikan port untuk aksesori parameter ibu (misalnya, probe pulsa oksimetri).
2. Kondisi sinyal:
   • Menerima sinyal analog mentah, lemah dari probe.
   • Melakukan awalamplifikasi, penyaringan (pengurangan kebisingan), dan pencocokan impedansiuntuk mempersiapkan sinyal yang bersih dan stabil untuk papan pemrosesan utama.
3. Distribusi daya:
   • Mendistribusikan daya yang diatur dari sumber daya utama monitor ke sensor yang terhubung dan sirkuit internal sendiri.
4. Komunikasi & Kontrol:
   • Seringkali berisi sirkuit logika atau mikrokontroler yang mengelola identifikasi sensor, mode switching, dan protokol komunikasi dengan CPU/mainboard pusat.
5. Perlindungan Mekanis dan Listrik:
   • Menyediakan konektor yang kuat dan dilas yang tahan terhadap tekanan fisik berulang dari plugging / unplugging klinis, melindungi mainboard yang lebih sensitif dan mahal dari kerusakan.

Papan M2703-66420 yang rusak biasanya muncul sebagai masalah perangkat keras tertentu:

• Kegagalan total dari satu atau lebih saluran pemantauan(misalnya, AS bekerja tetapi TOCO tidak menunjukkan sinyal, atau sebaliknya).
• Sinyal intermiten atau tidak stabil(penarikan, "jumpy" pembacaan, kehilangan jejak).
• Kode kesalahan persistenterkait dengan sensor tertentu selama startup sistem atau pengujian diri (misalnya, "Kasalahan AS", "Kasalahan TOCO").
• Pembacaan yang tidak akuratyang tidak dapat diselesaikan dengan kalibrasi pengguna.
• Kerusakan fisik yang terlihatke konektor papan, jejak, atau komponen (jarang tetapi mungkin).

• Input (Aupstream):Semua sensor dan kabel yang diterapkan pasien.
• Output (di bawah aliran):Mengirim sinyal terkondisi keMain CPU Board/Processing Boardmelalui kabel pita internal atau konektor.
• Komponen Peer:Bekerja sama denganPapan pasokan listrik,Display Assembly, danPanel Keypad Depan.
